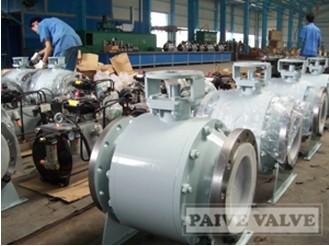

2.　中腔自动泄压

上游和下游的流体压力将持续产生一个推力，这个推力将使阀座弹簧作用于球体。然而在中腔停滞的压力又会将阀座推离球体。这样，中腔压力异常升高时，该压力就会通过下游阀座自动泄压，直到压力平衡，阀座通过弹簧作用再次接触球体作为活塞效应的阀座。

3.　双阻双泄功能(DBB)
　　固定球阀处于全关状态时，上下游的阀座使流体完全阻断。这样，就实现了双阻功能。中腔就被隔离开来，中腔的介质或滞污物便可通过排污塞排除，中腔的过高压力也可被排空阀放出。

4.　紧急密封注脂阀
　　阀杆和阀座配有注脂阀。O型圈或填料受到损坏时，可用注脂阀注射密封脂起到暂时密封作用。注脂阀通常安装在口径大于等于6英寸的固定球阀上。

5.　独特的阀座设计 确保零泄漏
　　如果因火灾或其他事故造成阀座损坏或变形，球将会直接接触阀座支撑圈达到金属-金属密封，形成二次密封。

6. 　防静电装置

7.　阀杆防飞设计
　　阀杆下部设计有“T”形轴肩，阀杆从阀体内部安装。当阀门内腔压力上升时， 此类阀杆将不会被阀体中腔压力推出；如果意外发生法火灾，“T”形轴肩将直接接触阀体达到金属-金属密封。

8.　中法兰零泄漏
　　左体和右体由垫片密封。如果垫片因火灾、振动或高温被损坏，阀体和阀盖仍然能够紧密接触实现金属密封，从而确保无外漏现象。

正常时的密封

垫片损坏后的密封

9. 　防火设计遵循API 607/API 6FA
　　所有可能产生泄漏的部件如：左右体之间、阀杆与阀体之间、球与阀体之间都根据API607 和 API 6FA防火标准设计成了金属-金属密封结构。

10.　手柄具有开关指示功能

手柄和管线平行，表示阀门处于开启状态；手柄和管线垂直，表示阀门处于关闭状态。阀门的关闭方向是顺时针方向。

11.　ISO5211联接盘

根据ISO5211标准， 阀门联接盘设计成90°驱动，可安装电动，气动，液动装置以满足客户各种要求。

12.　锁紧装置 (LO/LC)

13. 流道孔
　　根据用户要求，阀门的流道孔可以设计成全通径(FB)或缩径(RB)形式。

14. 连接方式
　　根据工况要求，多种连接方式可供用户选择，如:
　　RF---凸面  RTJ---环形槽  BW---对焊  SW---承插焊  NPT---螺纹

15. 阀杆加长
　　对于低温环境，阀杆可根据用户要求加长。其长度可以根据相关规范，用户要求或厂家标准设计。
