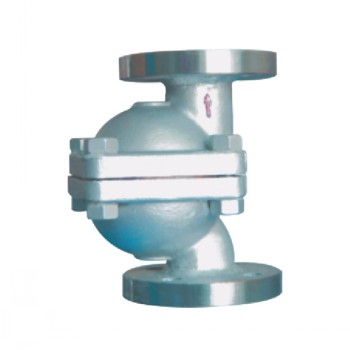

CS41H自由浮球式蒸汽疏水阀(立式)产品概述：
立式自由浮球式疏水阀是目前国内*先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的*高水平。我公司引进国外*先进的空心浮球研磨专用设备，对不锈钢自由浮球进行精细研磨，浮球圆度误差达到直径的千分之二，由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。立式自由浮球式疏水阀适用于蒸汽管网及各种小型加热设备装置，阻止蒸汽泄漏；不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到没有凝结水存聚。它的*大优点是可垂直安装于蒸汽管道上，使用方便。

立式自由浮球式疏水阀工作原理

立式自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直；蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
立式自由浮球式疏水阀技术参数：
尺寸
Dimensions 型号Type CS11H-A-150Lb
口径DN 15 20 25
L 120 120 120
H 170 170 170
H1 80 80 80

  公称通径 L D T G C n-φd H
Nominal diameter
CS41H-150Lb 1/2" 15 210 89 12 35 60.5 4-15 175
3/4" 20 210 98 12 43 70 4-15 175
1" 25 210 108 12 51 79.5 4-15 175
CS41H-300Lb 1/2" 15 210 95 15 35 66.5 4-15 175
3/4" 20 210 117 16 43 82.5 4-19 175
1" 25 210 124 18 51 89 4-19 175

 型号(DN) 公称通径 公称压力PN(MPa 管螺纹G/in 外形尺寸(mm)
Type Nominal diameter Nominal pressure Scew External Dimensions
CS11H- 16 -3NL
25

  15 1.6
2.5 G1/2 125
20 G3/4 125
25 G1 125
32 G11/4 200
40 G11/2 200
50 G2 200
