价格:￥500.00/套
品牌:精卫
型号:D641F46
规格:气动衬氟法兰蝶阀
起订:1套
供应:1000套
发货:3天内

购买咨询

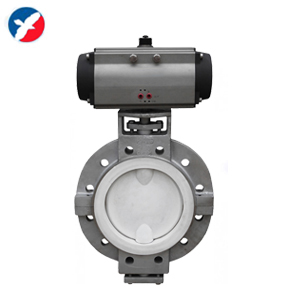

D641F46气动衬氟法兰蝶阀用途 ;



        气动衬氟法兰蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。



D641F46气动衬氟法兰蝶阀主要特点为：



1、设计新颖、合理，结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装、维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。



D641F46气动衬氟法兰蝶阀采用标准 :



设计标准：GB/T12238-1989；

            lS0 10631-1994或BS EN593-1998

法兰连接尺寸
GB/T17241．6-1998：

           IS0 7005-2或BSEN 1092-2002

结构长度 : GB/T1 2221-1989：

           lS0 5752-1988或BS EN558-1

压力试验：GB/T13927-1 992；JB/T9092-1999；

           lS0 5028-1993或BS 6755-l-1986



D641F46气动衬氟法兰蝶阀主要技术参数

D641F46气动衬氟法兰蝶阀主要零件的材料



D641F46气动衬氟法兰蝶阀外形连接尺寸
















































































































































































公称通径   DN(mm)	尺寸 (mm)
	L	1.0MPa			1.6MPa
		D	D1	Z-Φd	D	D1	Z-Φd
50	108	165	125	4-18	165	125	4-18
65	112	185	145	4-18	185	145	4-18
80	114	200	160	8-18	200	160	8-18
100	127	220	180	8-18	220	180	8-18
125	140	250	210	8-18	250	210	8-18
150	140	285	240	8-22	285	240	8-22
200	152	340	295	8-22	340	295	12-22
250	165	395	350	12-22	405	355	12-26
300	178	445	400	12-22	460	410	12-26
350	190	505	460	16-22	520	470	16-26
400	216	565	515	16-26	580	525	16-30
450	222	615	565	20-26	640	585	20-30
500	229	670	620	20-26	710	650	20-33
600	267	780	725	20-30	840	770	20-36
700	292	895	840	24-30	910	840	24-36
800	318	1015	950	24-33	1025	950	24-39
