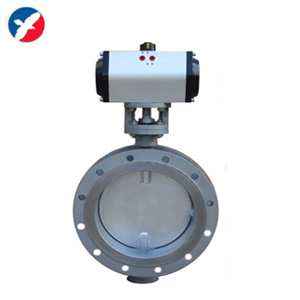

品牌:精卫
型号:D641W-1C
规格:气动通风蝶阀
起订:1套
供应:1000套
发货:3天内
气动通风蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
D641W-1C气动通风蝶阀采用标准
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
D641W-1C气动通风蝶阀附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
D641W-1C气动通风蝶阀执行机构
采用GT或AT系列气动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，安全可靠；大口径阀门采用AW气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、GT/AT气动执行器选用铝合金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、GT/AT气动执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
D641W-1C气动通风蝶阀主要技术参数
|
公称通径
|
DN(mm)
|
50～2000
|
||
公称压力
|
PN(MPa)
|
0.05
|
0.25
|
0.6
|
试验压力
|
强度试验
|
0.075
|
0.375
|
0.9
|
密封试验
|
≤1.5%泄漏量
|
|||
适用介质
|
煤气、含尘气体、烟道气等。
|
|||
适用温度
|
≦425℃
|
|||
D641W-1C气动通风蝶阀主要零件的材质
|
零件名称
|
材料
|
阀体
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
蝶板
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
密封圈
|
与阀体相同
|
阀杆
|
碳钢、2Cr13、不锈钢、铬镍钼钛钢
|
填料
|
氟塑料、柔性石墨
|
D641W-1C气动通风蝶阀外形尺寸
