| 主要材料： |
|
序号
|
名称
|
材料
|
|
1
|
内层胶
|
耐热橡胶(NR、EPDM、NBR、SI等)
|
|
2
|
外层胶
|
耐老化橡胶(NR、EPDM、NBR、SI等)
|
|
3
|
增强层
|
锦纶帘子布
|
|
4
|
增压圈
|
钢丝绳
|
|
5
|
法兰
|
Q235、A3
|
|
| 技术条件： |
|
型号
|
JGD-1
|
JGD-2
|
JGD-3
|
|
工作压力 MPa(Kgf/cm2)
|
1(10)
|
1.6(16)
|
2.5(25)
|
|
爆破压力 MPa(Kgf/cm2)
|
2(20)
|
3(30)
|
4.5(45)
|
|
真空度 KPa(mmHg)
|
53.3(400)
|
86.7(650)
|
100(750)
|
|
适用温度℃
|
-15~115特殊可达-30~250
|
|
适用介质
|
空气、压缩空气、水、海水、油、酸、碱等。
|
|
| |

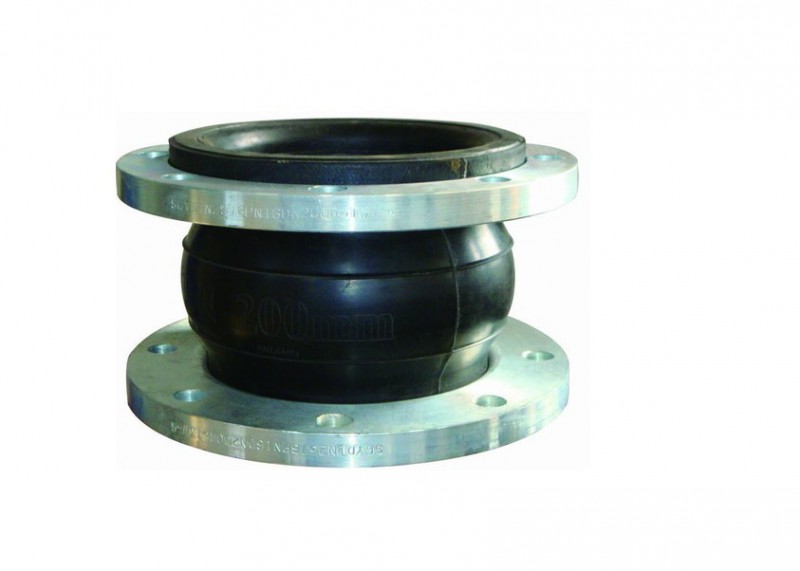

| 开槽法兰 |
  |
| 技术参数 |
| 公称通径DN |
长度 L
mm |
法兰厚度 b
mm |
螺栓数
n |
螺栓孔直径
mm |
螺栓孔中心
圆直径D1mm |
轴向位移mm |
横向位移
mm |
偏转角度
a1+a2 |
| mm |
英寸 |
伸长 |
压缩 |
| 32 |
1.25 |
95 |
16 |
4 |
18 |
100 |
6 |
9 |
9 |
15 |
| 40 |
1.5 |
95 |
18 |
4 |
18 |
110 |
6 |
10 |
9 |
15 |
| 50 |
2 |
105 |
18 |
4 |
18 |
125 |
7 |
10 |
10 |
15 |
| 65 |
2.5 |
115 |
20 |
4 |
18 |
145 |
7 |
13 |
11 |
15 |
| 80 |
3 |
135 |
20 |
4 |
18 |
160 |
8 |
15 |
12 |
15 |
| 100 |
4 |
150 |
22 |
8 |
18 |
180 |
10 |
19 |
13 |
15 |
| 125 |
5 |
165 |
24 |
8 |
18 |
210 |
12 |
19 |
13 |
15 |
| 150 |
6 |
180 |
24 |
8 |
23 |
240 |
12 |
20 |
14 |
15 |
| 200 |
8 |
210 |
24 |
8 |
23 |
295 |
16 |
25 |
22 |
15 |
| 250 |
10 |
230 |
26 |
12 |
23 |
350 |
16 |
25 |
22 |
15 |
| 300 |
12 |
245 |
28 |
12 |
23 |
400 |
16 |
25 |
22 |
15 |
| 350 |
14 |
255 |
28 |
16 |
23 |
460 |
16 |
25 |
22 |
15 |
| 400 |
16 |
255 |
30 |
16 |
25 |
515 |
16 |
25 |
22 |
15 |
| 450 |
18 |
255 |
30 |
20 |
25 |
565 |
16 |
25 |
22 |
15 |
| 500 |
20 |
255 |
32 |
20 |
25 |
620 |
6 |
25 |
22 |
15 |
| 600 |
24 |
260 |
36 |
20 |
30 |
725 |
6 |
25 |
22 |
15 |
| 700 |
28 |
260 |
36 |
24 |
30 |
840 |
16 |
25 |
22 |
15 |
| 800 |
32 |
260 |
38 |
24 |
34 |
950 |
16 |
25 |
22 |
15 |
| 900 |
36 |
260 |
42 |
28 |
34 |
1050 |
6 |
25 |
22 |
15 |
| 1000 |
40 |
260 |
44 |
28 |
34 |
1160 |
18 |
26 |
24 |
15 |
| 1200 |
48 |
260 |
48 |
32 |
41 |
1380 |
18 |
26 |
24 |
15 |
| 1400 |
56 |
350 |
44 |
36 |
34 |
1560 |
20 |
28 |
26 |
15 |
| 1600 |
64 |
350 |
46 |
40 |
34 |
1760 |
25 |
35 |
30 |
10 |
| 1800 |
72 |
350 |
52 |
44 |
41 |
1970 |
25 |
35 |
30 |
10 |
| 2000 |
80 |
420 |
54 |
48 |
48 |
2180 |
25 |
35 |
30 |
10 |
| 2200 |
88 |
400 |
40 |
52 |
48 |
2390 |
25 |
35 |
30 |
10 |
| 2400 |
96 |
400 |
41 |
56 |
48 |
2600 |
25 |
35 |
30 |
10 |
| 2600 |
104 |
450 |
42 |
60 |
54 |
2810 |
25 |
35 |
30 |
10 |
| 2800 |
112 |
450 |
45 |
64 |
54 |
3020 |
25 |
35 |
30 |
10 |
| 3000 |
120 |
450 |
50 |
68 |
54 |
3220 |
25 |
35 |
30 |
10 |
|
| |
注：1、特殊要求可来函来图定制，法兰按《全国通用给排水标准图集》，其它按HG/T2289-92。
2、DN350-600(2)型工作压力为1.6MPa，DN32-400(3)型工作压力为2.5MPa。
3、DN700-DN1200工作压力为1.0MPa，DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa，法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。
4、悬空给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。
5、用户使用橡胶接头，对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。 |
| 可曲挠双球橡胶接头 |
  |
| 公称通径、长度、位移数值与法兰主要数据表 |
|
公称通径
DN
|
长度
L
(mm)
|
螺栓数
n
|
螺栓孔直径
d0(mm)
|
螺栓孔中心
圆直径
(mm)
|
轴向位移
(mm)
|
横向位移
(mm)
|
偏转角度
(a1+a2)
|
|
(mm)
|
(寸)
|
伸长
|
压缩
|
|
32
|
(11/4)
|
175
|
4
|
17.5
|
100
|
30
|
50
|
45
|
40°
|
|
40
|
(11/2)
|
175
|
4
|
17.5
|
110
|
30
|
50
|
45
|
40°
|
|
50
|
2
|
175
|
4
|
17.5
|
125
|
30
|
50
|
45
|
40°
|
|
65
|
(21/2)
|
175
|
4
|
17.5
|
145
|
30
|
50
|
45
|
40°
|
|
80
|
(3)
|
175
|
4
|
17.5
|
160
|
30
|
50
|
45
|
40°
|
|
100
|
(4)
|
225
|
8
|
17.5
|
180
|
35
|
50
|
40
|
35°
|
|
125
|
(5)
|
225
|
8
|
17.5
|
210
|
35
|
50
|
40
|
35°
|
|
150
|
(6)
|
225
|
8
|
22
|
240
|
35
|
50
|
40
|
35°
|
|
200
|
(8)
|
325
|
8
|
22
|
295
|
35
|
60
|
35
|
30°
|
|
250
|
(10)
|
325
|
12
|
22
|
350
|
35
|
60
|
35
|
30°
|
|
300
|
(12)
|
325
|
12
|
22
|
400
|
35
|
60
|
35
|
30°
|
|
