电磁阀

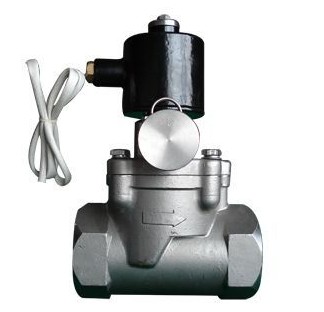

ZCX系列消防电磁阀
上海元津阀门有限公司  2013-03-26 16:41
价格:￥0.00/台
品牌:上海元津阀门、电磁阀厂家
型号:ZCX
发货:3天内
购买咨询


ZCX电磁阀工作原理
电磁阀的电磁线圈通电时，动铁芯被吸合，带动阀杆上移，弹簧同时被压缩，使阀杆与阀芯中孔(先导孔)分离，阀芯上腔的流体瞬间从中孔缷压，缷压后阀芯在上下腔压差的作用下快速向上浮起，电磁阀开启。电磁阀的线圈断电时，阀杆在弹簧力的作用下关闭阀芯中孔，并推动阀芯向下移，封住流体出口，电磁阀关闭。

ZCX电磁阀技术参数
阀体材质：黄铜、不锈钢
工作介质：清水
控制方式：常闭式
公称通径：DN15——DN150
阀芯材料：高强度工程塑料
介质温度：≤80℃
公称压力：1.6Mpa
工作压差：0.01---1.0Mpa
电源：AC220V DC24V
额定流量系数：4—70Kv
特殊功能：具有反馈信号(定货时说明)
泄露量：0ml/min
1.阀体 2.大衬套 3.阀芯 4.线圈 5.小衬套 6.阀杆 7.阀帽
ZCX消防电磁阀安装尺寸

型号
公称通径 DN
内螺纹 连接G
长*宽*高
启动功率（W）
保持功率（W）
ZCX15
15
1/2"
65*47*116
AC220V：200 DC24V：60
AC220V：3 DC24V：15
ZCX20
20
3/4"
78*55*147
ZCX25
25
1"
100*66*174
ZCX32
32
1(1/4)"
130*94*210
AC220V：350（475） DC24V：85
AC220V：10 DC24V：20
ZCX40
40
1(1/2)"
135*100*222.5
ZCX50
50
2"
155*147*237
ZCX65
65
2(1/2)"
203*170*305
AC220V：300 DC24V：85
AC220V：10 DC24V：22
ZCX80
80
法兰
280*205*427
ZCX100
100
法兰
300*237*485
ZCX125
125
法兰
325*280*535
AC220V：330 DC24V：85
AC220V：10 DC24V：20
