风包释压阀工作原理

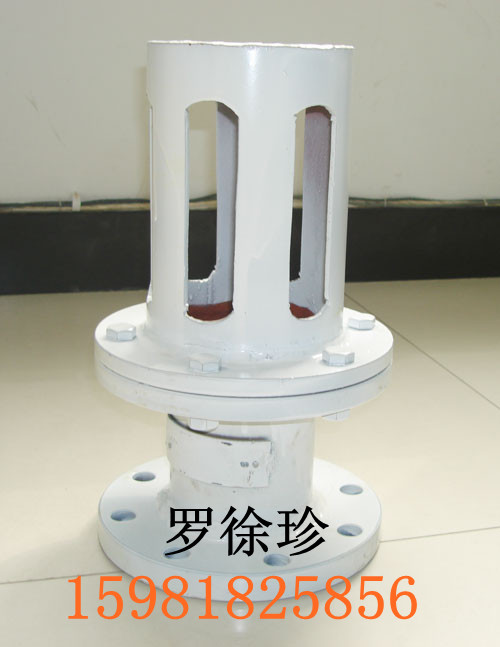

a、风包释压阀由气缸、活塞、保护罩等组成。

B、气缸由左、右端法兰及气缸体组焊而成。

C、为了增强耐磨性和防止生锈，气缸内表面镀硬铬。

D、活塞组由卡板、O形密封圈、活塞、拉杆等组成。

E、活塞组可从气缸左端装入并通过卡板将活塞组固定在气缸中，使之无法左右移动。

F、保护罩由法兰、简体和挡盖组焊而成。

G、当释压阀释压时，保护罩可防止活塞飞出伤人，起安全保护作用。

H、当空压机系统正常工作时，系统压力≤0.785（8kg/），在此压力下，释压阀正常工作。

I、当风包因积炭着火或由于某种原因导致风包内气体爆炸时，系统内温度和压力瞬时升高。

J、当压力升至1.03±0.049MPa（10.5±0.5kg/）时拉杆立即拉断，释压阀释压。

K、风包及管路中的高气体得以迅速释放，从面起到缓解瀑炸冲击波，避免产生事故的作用。
