品牌:良达
型号:J41F46
起订:1台
供应:100台
发货:3天内

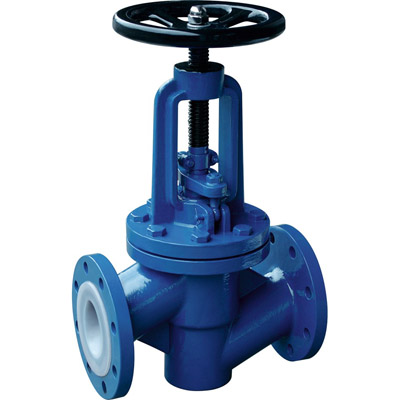

J41F46衬氟截止阀
一、基本结构
1、塑料衬里J45型直流式，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等优点，被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
二、设计规范
遵循GB/T12233，GB/T12235，ANSI B16.34标准
三、驱动方式
手动、蜗轮传动、气动（常开或常闭）、电动
公称通径:DN15~350(mm) 聚全氟乙丙烯 FEP F46
公称压力:PN1.0~2.5(Mpa) 可溶性四氟 PFA FA
使用温度:-20~180℃ 聚偏氟乙烯 PVDF F2
结构形式:直通式、角式、直通式 四氟乙烯/乙烯 ETFE F40
连接方式:法兰
阀体材料:铸钢、碳钢、不锈钢
一、概 述
截止阀是指关闭件（阀瓣）由阀杆带动并沿阀痤中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质。J41F氟塑料衬里截止阀结构形式为直通式，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等优点，被广泛应用在石油、化工等管路系统。产品阀体，阀盖，阀瓣等内件均设计成氟塑料衬里部件；阀座采用整体式聚合物作密封材料，在较宽的温度和压力范围内具有优良的密封性能，具有极强的耐腐蚀性能和极高的可靠性。
二、用 途
J41F系列衬氟截止阀采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。
三、工作原理
J41F系列衬氟截止阀的工作原理是靠升降阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
四、设计特点
阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。
五、内部结构
 |
六、型号意义
J41F-16-80
J表示截止阀类型代号F表示衬里材料为氟塑料
4表示连接型式为法兰式16表示公称压力为 1.6 MPa
1表示结构型式为浮动直通式80表示公称通径为 80 mm
七、性能参数
设计规范 GB 12233 / GB 12233 / ANSIB16.34
驱动方式 手动、蜗轮传动、气动、电动
公称通径 （DN） 15～400 mm
公称压力 （PN） 1.0 MPa，1.6 MPa，2.5 MPa
适用温度 -50～180 ℃
|
公称通径
|
标准值
|
参考值
|
||||||||||||||
|
DN
（mm） |
NPS
(inch) |
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
Do
|
H1
|
H2
|
W(kg)
|
||||
|
PN1.6(MPa)
|
||||||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
240
|
265
|
3.9
|
||||
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
245
|
270
|
5
|
||||
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
120
|
250
|
275
|
6
|
||||
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
260
|
290
|
8.8
|
||||
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
285
|
320
|
12
|
||||
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
300
|
335
|
17
|
||||
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
8-φ18
|
180
|
355
|
400
|
22
|
||||
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
240
|
400
|
450
|
30
|
||||
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
240
|
455
|
495
|
42
|
||||
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
280
|
530
|
560
|
63
|
||||
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
320
|
610
|
650
|
91
|
||||
|
200
|
8
|
600
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
360
|
650
|
770
|
115
|
||||
|
250
|
10
|
730
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
400
|
690
|
810
|
230
|
||||
|
300
|
12
|
750
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
400
|
730
|
845
|
285
|
||||
二、J41F46衬氟截止阀主要零件及材料
| 零件名称 |
材料 |
| 阀体、阀盖 |
铸铁、铸钢、不锈钢、内衬F46、F3 |
| 阀瓣 |
优炭钢、不锈钢、衬F46、F3 |
| 阀杆 |
不锈钢 |
| 填料 |
F4 |
| 阀杆螺母 |
2HMn58-2-2 |
| 手轮 |
HT200 |
三、J41F46衬氟截标准
| 设计标准 |
GB12233 |
| 结构长度 |
GB12221 |
| 法兰标准 |
JB/T79-94 |
| GB9113.1-26 |
|
| 检验试验 |
GB/T13927 |
| 驱动方式 |
手动、电动、气动 |
