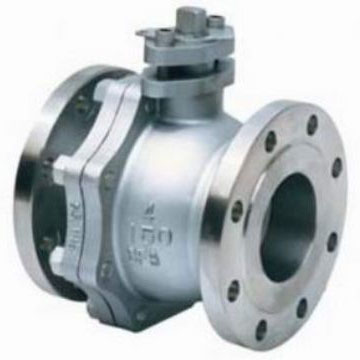

产品性能与特点 C4钢球阀又名浓硝酸专用球阀，是申鹭达阀门设计研发的专用浓硝酸介质的阀门，C4钢在浓硝酸中有非常好的耐蚀性。C4钢球阀（浓硝酸专用球阀）的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。 C4钢球阀（浓硝酸专用球阀）的特点： 1、流阻力小，球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。 2、C4钢球阀（浓硝酸专用球阀）密封性能好。球阀阀座（密封圈）一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。 3、C4钢球阀（浓硝酸专用球阀）阀杆密封可靠。球阀启闭时阀杆只作旋转90°运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。 4、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置电动装置、气动装置、液动装置。 规格参数 压力等级： PN1.6-10.0Mpa　Class150-600Lb 公称通径： DN15-DN250　 　1/2"-10" 驱动方式：手柄、蜗轮蜗杆、气动、液动、电动相对应的C4钢球阀型号： Q41F-16C4、Q41F-25C4、Q41F-40C4、Q41F-64C4、Q41F-100C4、Q41F-150Lb(C4)、Q41F-300Lb(C4)、Q41F-600Lb(C4）适用介质：浓硝酸等腐蚀性介质 技术规范 设计标准：GB/T12237、API6D、ASME B16.34 结构长度：GB/T12221、API6D、ASME B16.10 连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS 试验标准：JB/T9092、GB/T13927、API6D、API598 主体材料 阀体、阀盖：C4（00Cr14Ni14Si4 ）球体：C4（00Cr14Ni14Si4 ）阀杆：C4（00Cr14Ni14Si4 ）密封圈：PTFE、RPTFE、PPL、PEEK.......

公称通径DN/mm	尺寸/mm
	L	D	D1	D2	b	Z-фd	H	LO
20	140	105	75	55	16	4-14	110	150
25	150	115	85	65	16	4-14	120	160
32	165	135	100	78	16	4-18	145	160
40	180	145	110	85	16	4-18	155	250
50	200	160	125	100	18	4-18	175	300
65	220	180	145	120	18	4-18	195	300
80	250	195	160	135	20	8-18	225	320
100	280	215	180	155	20	8-8	255	320
125	320	245	210	185	22	8-18	285	400
150	360	280	240	210	24	8-23	295	400
200	400	335	295	265	26	12-23	355	450
