品牌:勃展阀门
型号: D941X
规格:DN50-DN1000
起订:1台
供应:10000台
发货:3天内

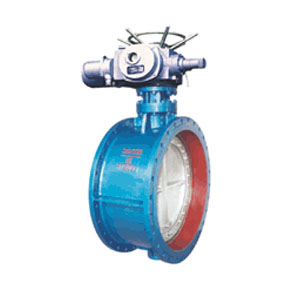

D941X电动法兰式软密封蝶阀
上海勃展阀门制造有限公司生产的电动法兰式软密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
主要结构参数：
|
公称通经DN（mm） |
50～2000 |
50～1600 |
|
|
公称药理PN（MPa） |
0.6 |
1.0 |
1.6 |
|
密封试验（MPa） |
0.66 |
1.1 |
1.76 |
|
强度试验（MPa） |
0.9 |
1.5 |
2.4 |
|
适用温度 |
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ |
||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
||
|
泄漏率 |
符合GB/T13927-92标准 |
||
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
||
主要零部件材料：
|
零件名称 |
材料 |
|
阀体 |
WCB、QT450-10、HT200、HT250 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
|
阀轴 |
2Cr13 |
|
D941X-6/10/16电动软密封蝶阀 |
丁腈耐油橡胶 |
|
填料 |
柔性石墨 |
主要外形连接尺寸：
|
DN |
主要外形连接尺寸 |
法兰尺寸和螺栓孔尺寸 |
||||||||||||
|
L |
H |
H1 |
A |
B |
1.0MPa |
1.6MPa |
||||||||
|
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|||||||
|
50 |
108 |
82.5 |
443 |
125 |
125 |
185 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|
|
65 |
112 |
92.5 |
463 |
125 |
125 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
|
|
80 |
114 |
100 |
483 |
125 |
125 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
|
100 |
127 |
110 |
498 |
125 |
125 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
|
|
125 |
140 |
125 |
682 |
325 |
245 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
|
|
150 |
140 |
142.5 |
736 |
325 |
245 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
|
|
200 |
152 |
170 |
800 |
325 |
245 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
|
|
250 |
165 |
192.5 |
895 |
363 |
313 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
|
|
300 |
178 |
222.5 |
956 |
363 |
313 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
|
|
350 |
190 |
252.5 |
1029 |
363 |
313 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
|
|
400 |
216 |
282.5 |
1103 |
363 |
313 |
565 |
515 |
480 |
16-26 |
580 |
525 |
480 |
16-30 |
|
|
450 |
222 |
307.5 |
1186 |
465 |
439 |
615 |
565 |
530 |
20-26 |
640 |
585 |
548 |
20-30 |
|
|
500 |
229 |
335 |
1280 |
546 |
481 |
670 |
620 |
582 |
20-26 |
715 |
650 |
609 |
20-33 |
|
|
600 |
267 |
390 |
1321 |
546 |
556 |
780 |
725 |
682 |
20-30 |
840 |
770 |
720 |
20-36 |
|
|
700 |
292 |
447.5 |
1431 |
546 |
556 |
895 |
840 |
794 |
24-30 |
910 |
840 |
794 |
24-36 |
|
|
800 |
318 |
507.5 |
1542 |
546 |
556 |
1015 |
950 |
901 |
24-33 |
1025 |
950 |
901 |
24-39 |
|
|
900 |
330 |
557.5 |
1800 |
617 |
706 |
1115 |
1050 |
1001 |
28-33 |
1125 |
1050 |
1001 |
28-39 |
|
|
1000 |
410 |
615 |
2363 |
632 |
706 |
1230 |
1160 |
1112 |
28-36 |
1255 |
1170 |
1112 |
28-42 |
|
