品牌:瑞杰阀门
型号:q648mx
规格:300-700
发货:3天内
购买咨询
一、结构特点

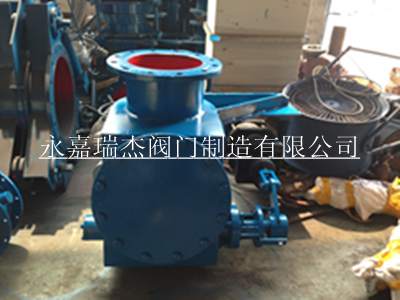

本第二代球面偏置式气动钟阀系列系消化吸收国外先进技术，采用独特的球面偏置式结构，介质对密封面不会冲刷、磨损，有效通径大，适用于高炉煤粉喷吹和制粉系统，作为截流密封用。
二、主要性能参数
| 公称压力 | 1.0 | MPa |
| 壳体试验压力 | 1.5 | |
| 密封试验压力 | 1.1 | |
| 适用温度 | ≤150 | ℃ |
| 适用介质 | 煤粉等 | |
三、气动装置性能参数
| 公称通径 | 气缸型号 | 供气压力 | 管接头 | 动作时间 |
| DN300-500 | QYQGA200(B) | 0.4-0.6MPa | G 1/2" | ≤8S |
四、QYPZ648MX-10C-A主要外形和连接尺寸
| DN | D1 | a0 | n-d0 | n-M | D | b | B1 | D' | D'1 | n'-d0' | a10 | n | B | H | L |
| 300 | 510 | 11.25 | 16-27 | 16-24 | 560 | 30 | 100 | 965 | 890 | 24-34 | 7.5 | 36 | 750 | 780 | 356 |
| 300 | 525 | 11.25 | 16-30 | 16-27 | 565 | 30 | 100 | 965 | 895 | 24-34 | 7.5 | 36 | 750 | 780 | 356 |
| 400 | 660 | 7.5 | 24-27 | 24-24 | 710 | 30 | 125 | 1020 | 950 | 24-34 | 7.5 | 38 | 885 | 830 | 500 |
| 500 | 730 | 7.5 | 24-34 | 24-30 | 795 | 40 | 140 | 1120 | 1050 | 28-34 | 6.43 | 38 | 1020 | 880 | 610 |
