品牌:勃展阀门
型号:WZ41H
规格:DN15-DN350
起订:1台
供应:10000台
发货:3天内
购买咨询

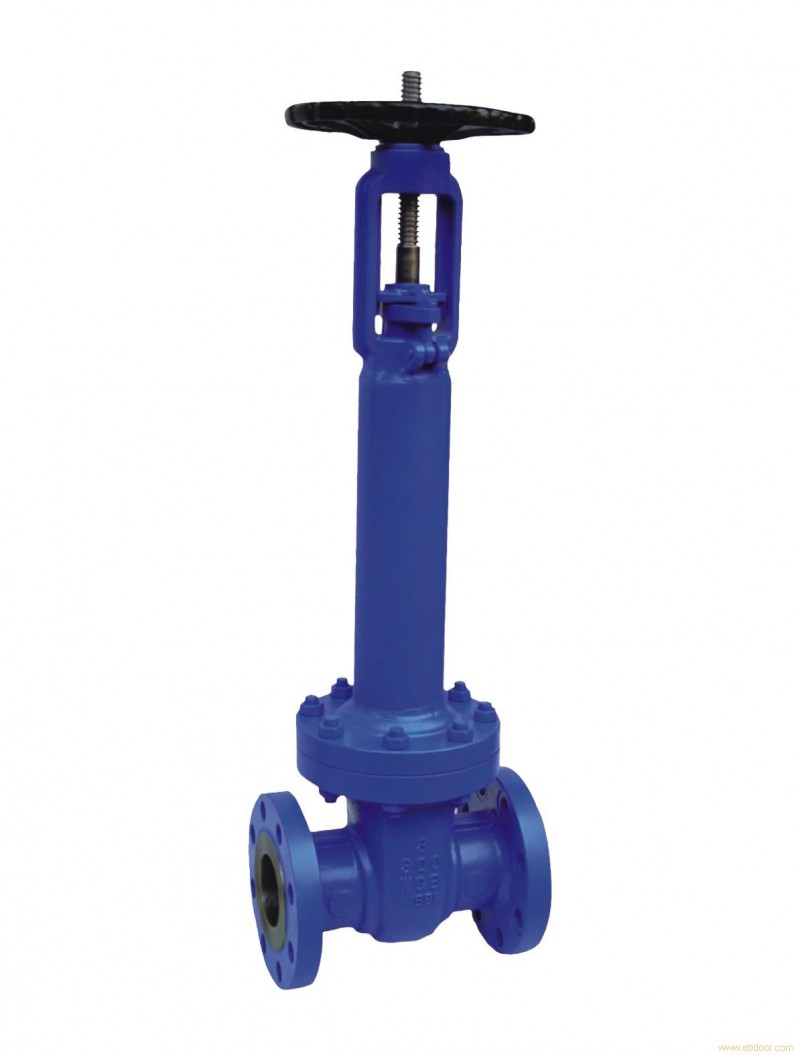

WZ41H 波纹管闸阀
上海勃展阀门制造有限公司生产的波纹管闸阀适用于 Class150 ～ 900 、 PN1.0 ～ 16.0MPa ，工作温度 -29 ～ 425℃ （碳钢）、 -29 ～ 500℃ （不锈钢）的各种管路上，用于截断或接通管路中的介质，选用不同的材质， 可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
产品特点：
波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。
波纹管采用不锈钢或 Inconel 材料制造，波纹管密封结构设计合理，耐疲劳。
性能规范：
|
公称压力（MPa） |
壳体试验压力（MPa） |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
|
1.6 |
2.4 |
1.76 |
≤350℃ |
水、蒸汽、油品等 |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
6.4 |
9.6 |
7.04 |
主要外形尺寸表：
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
950 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
kg |
8 |
9 |
10 |
15 |
22 |
30 |
43 |
57 |
73 |
105 |
150 |
190 |
270 |
380 |
480 |
