品牌:勃展阀门
型号:Z41Y
规格:DN15-DN1000
起订:1台
供应:10000台
发货:3天内
购买咨询

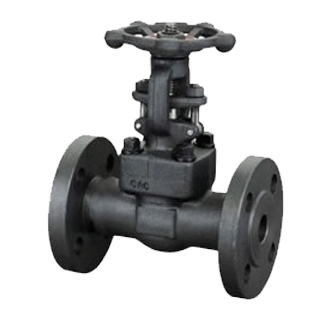

Z41Y法兰锻钢闸阀
上海勃展阀门制造有限公司生产的锻钢法兰闸阀适用于Class150～2500LB、工作温度-29～425℃（碳钢）或-29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中 等。
法兰锻钢闸阀有三种阀盖设计形式.**种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。
客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。
主要安装尺寸表：
|
NPS |
1/2" |
3/4" |
1" |
1 1/2" |
1 1/4" |
2" |
||
|
L(RTJ) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
|
|
L1(BW) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
|
H(开) |
197 |
197 |
236 |
246 |
283 |
330 |
||
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
||
|
重量 |
RTJ |
7.2 |
11.5 |
15.6 |
16.2 |
22.6 |
32.8 |
|
|
BW |
5.2 |
9.3 |
12.4 |
13.8 |
18.9 |
27.5 |
||
