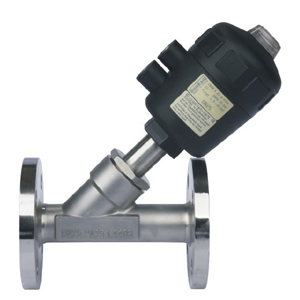

品牌:YITE
规格:DN15-100
起订:1台
供应:1000台
发货:3天内
气缸材质：不锈钢/聚酰胺 阀座密封：PTFE（温度-20℃~+180℃）/F46（-20℃~+220℃）
选配附件：电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀
|
控制形式 |
直动式 |
阀体 |
不锈钢CF8M |
|
结构 |
角座阀 |
阀芯材料 |
不锈钢 |
|
接口 |
G1/2-G2 |
阀座密封 |
PTEF |
|
粘度 |
600mm2/s |
活塞密封 |
FKM/NBR |
|
介质温度 |
PTFE:-10℃~+180℃ |
安装 |
任何位置 |
|
环境温度 |
-10℃~+60℃ |
控制介质 |
空气 中性 气体 蒸汽 |
气动法兰角座阀数据表格
|
DN |
L |
T |
f |
D |
D1 |
D2 |
H |
A |
B |
n-￠d |
执行器 |
|
15 |
120 |
14 |
2 |
95 |
65 |
40 |
145 |
185 |
62 |
4-14 |
50 |
|
20 |
130 |
14 |
2 |
105 |
75 |
50 |
155 |
188 |
62 |
4-14 |
50 |
|
25 |
140 |
14 |
2 |
115 |
85 |
60 |
158 |
198 |
62 |
4-14 |
50 |
|
32 |
150 |
16 |
2 |
135 |
100 |
70 |
195 |
225 |
76 |
4-18 |
63 |
|
40 |
180 |
16 |
2 |
145 |
110 |
80 |
205 |
240 |
76 |
4-18 |
63 |
|
50 |
195 |
16 |
2 |
160 |
125 |
92 |
208 |
255 |
76 |
4-18 |
63 |
|
65 |
230 |
18 |
2 |
185 |
145 |
92 |
220 |
270 |
96 |
4-18 |
80 |
|
80 |
250 |
18 |
2 |
195 |
160 |
92 |
262 |
290 |
114 |
8-18 |
100 |
|
100 |
280 |
18 |
2 |
215 |
180 |
115 |
292 |
320 |
114 |
8-18 |
100 |
安装位置：任意
→在阀体外侧所附的箭头代表介质流动的方向，安装时请遵循
安装过程：
→ 连接阀门到管道，确保阀体所附箭头与流体方一致。
→ 焊接式阀门安装：焊接时请先将执行器卸离阀体。
→ 螺纹式阀门安装：可按照用户要求提前卸离或不需卸离执行器。
拆卸：
拆卸前首先确保对阀门的气压作用已经解除。
安装前需要卸下阀体时，避免用力过大，轻卸。
拆卸后，保护好螺纹、密封面及密封垫。
安装好阀体后，装执行器部分时，注意别漏装密封垫。
安装后，检测阀体与执行器密封是否完好。确保无泄露，方可使用。
气动法兰角座阀零件表
| 名称 | 材料 | 名称 | 材料 |
| 阀体 | CF8M | 锁紧螺母 | Hpb59-1 |
| 六角螺母 | 1Cr18Ni9Ti | 指示杆 | Hpb59-1 |
| 阀芯密封垫 | PTFE | 常闭弹簧 | 65Mn-D |
| 阀芯体 | OCr178Ni12Mo2 | 缸体 | CF8M |
| 阀体密封垫 | FKM | 顶盖 | PC |
| 连接 | CF8M | Y型圈 | FKM |
| 阀杆 | OCr178Ni12Mo2 | O型圈 | NBR |
| 阀杆密封套 | PTFE | 阀盖 | CF8M |
| 阀杆密封圈 | PTFE | 含油轴承 | |
| 压紧密封垫 | PTFE | 垫圈 | Hpb59-1 |
| 弹簧挡圈 | 活塞环 | FKM | |
| 密封弹簧 | 65Mn-D | 活塞 | Hpb59-1 |
