型号:DZW10+WK
发货:3天内
购买咨询

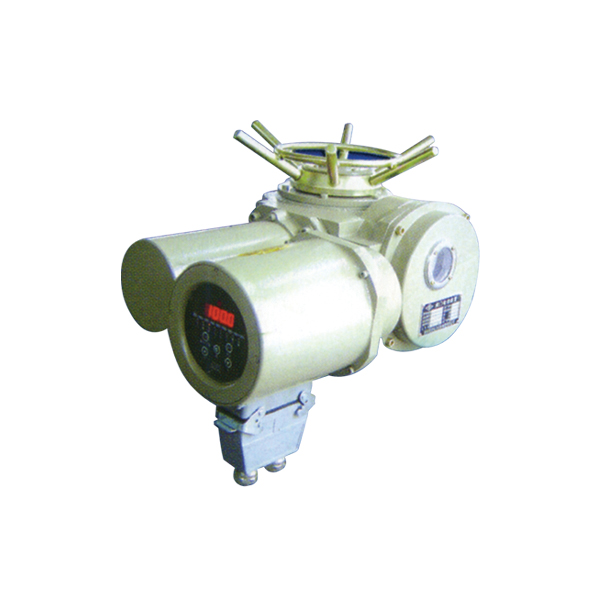

DZW+WK2整体控制型阀门电动装置（以下简称WK）是在DZW开关型电动装置的基础上，增加了电气控制部分，即WK型功率控制部分，将机械传动与电气控制合为一体，具有现场操作和远方操作控制等功能，现场调试极为方便，适用于对开环控制系统中各类阀门进行开关操作和控制 .
DZW10+WK,DZW15+WK,DZW10+WK,DZW15+WK,DZW20+WK,DZW30+WK,DZW45+WK,DZW60+WK,DZW90+WK,DZW120+WK,DZW180+WK,DZW250+WK
,DZW250+WK,DZW350+WK,DZW500+WK,DZW800+WK,DZW1000+WK
电控部分由薄膜按键面板、功能板和交流接触器等组成，电控部分通过插件及紧固螺栓和电动装置连接，可方便拆卸或更换；也可实现分体控制。
DZW+WK2整体控制型阀门电动装置主要技术参数电源：AC380V 50Hz 三相三线制
阀位信号：输出4~20mA（或0~20mA）
防护等级：IP55
环境温度：-20℃~+60℃
输出功率：0.030~15kw
DZW+WK2整体控制型阀门电动装置接线图
说明：
1、电源、三相三线、AC380V，交流接触器工作压，AC380V；
2、远方操作及开度指示均由WK内部供电：DC24V；
3、处于远方操作状态时，接点H13、H14闭合；
4、故障状态时，接点H9、H21闭合。
