手动法兰真空球阀

上海元冬阀门有限公司 2013-05-10 10:51

价格:￥0.00/个
品牌:元冬阀门
型号:q41f
规格:DN50-DN900
起订:1个
供应:9999个
发货:3天内

购买咨询

产品名称：

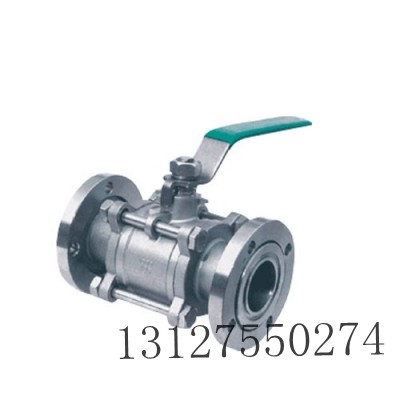

手动法兰真空球阀

产品型号：

q41f

产品口径：

DN10-100

产品压力：

1.0-6.4Mpa

产品材质：

碳钢、铸钢、不锈钢、合金钢等

产品简介：

制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详情：

用途和使用范围：GU手动真空球阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。 主要技术性能：

阀门漏率：	≤1.3×10^-4Pa.L/S.
适用温度：	-30～+150℃ -30～+150℃(PPL密封)
适用范围：
连接型式	使用压力范围(Pa)
活套法兰(GB6070、JB919)	0.6×10⁶～1.3×10^-4
焊接法兰(GB6070、JB919)	1.6×10⁶～1.3×10^-4
快卸法兰(GB4982)	0.1×10⁶～1.3×10^-4
螺纹连接	1.6×10⁶～1.3×10^-4

主要零件材料：阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。 外形及连接尺寸：螺纹连接的外形及连接尺寸(JB919)

型号	DN	G	H	E	L
GU-10(G)	10	1/4"	52	105	68
GU-16(G)	16	1/2"	64	130	72
GU-20(G)	20	3/4"	67	130	82
GU-25(G)	25	1"	83	165	90
GU-32(G)	32	1-1/4"	89	165	112
GU-40(G)	40	1-1/2"	100	190	120
GU-50(G)	50	2"	125	190	145
GU-63(G)	63	2-1/2"	150	250	185
GU-80(G)	80	3"	161	250	210
GU-100(G)	100	4"	180	280	268

活套法兰连接(GB6070)

型号	DN	D	Do	H	E	L	n-φc
GU-10(F)	10	55	40	52	105	84	4-φ6.6
GU-16(F)	16	60	45	64	130	84	4-φ6.6
GU-25(F)	25	70	55	83	165	114	4-φ6.6
GU-32(F)	32	90	70	89	165	140	4-φ9
GU-40(F)	40	100	80	100	190	160	4-φ9
GU-50(F)	50	110	90	125	190	170	4-φ9
GU-63(F)	63	130	110	150	250	195	4-φ9
GU-80(F)	80	145	125	161	250	220	8-φ9
GU-100(F)	100	165	145	180	280	280	8-φ9
