品牌:元冬阀门
型号:Q11F
规格:dn15-dn50
起订:1个
供应:999个
发货:3天内
购买咨询

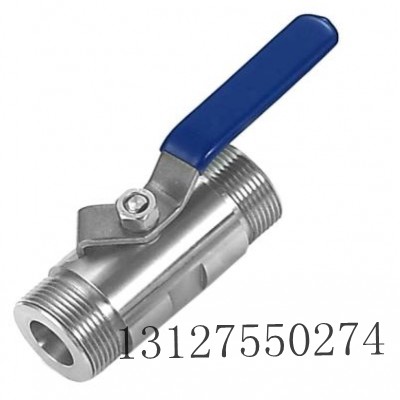

Q11F型广式内螺纹球阀适用介质:水、油、气及某些腐蚀性液体W.O.C 螺纹类型:G·NPT.BSPT.BSP.DIN259/2999球阀，螺纹球阀，广式内螺纹球阀，广式球阀，
Q11F广式内螺纹球阀订货说明：
1.球阀产品名称；
2.球阀产品型号；
3.球阀产品压力；
4.球阀产品材质；
5.球阀产品温度；
6.球阀使用介质
7.如有特殊要求时请在订购产品时注明。
8.若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
一、Q11F型广式内螺纹球阀主要零件材料
|
适用介质 |
型号 |
阀体 |
球阀球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油品 |
Q11F-16C、Q11F-25C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不 |
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL |
聚四氟乙烯PTFE对位聚苯PPL |
|
硝酸类 |
Q11F-16P、Q11F-25P |
SS304/1Cr18Ni19Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸类 |
Q11F-16R、Q11F-25R |
SS316/Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
二、Q11F型广式内螺纹球阀主要尺寸
|
公称通径 |
管螺纹 |
尺寸mm |
重量WTg |
|||||
|
d |
L |
W |
H |
E |
D |
D |
||
|
6 |
1/4″ |
8 |
60 |
110 |
56 |
11.5 |
30 |
320 |
|
10 |
3/8″ |
18 |
60 |
110 |
58 |
11.5 |
31 |
320 |
|
15 |
1/2″ |
10.5 |
60 |
110 |
58 |
14 |
32 |
350 |
|
20 |
3/4″ |
13 |
67.5 |
110 |
62 |
15 |
38 |
430 |
|
25 |
1″ |
17 |
73 |
110 |
68 |
15 |
45 |
570 |
|
32 |
1 1/4″ |
22 |
90 |
150 |
75 |
18 |
53.4 |
1000 |
|
40 |
1 1/2″ |
25 |
97.5 |
150 |
83 |
19 |
63 |
1550 |
|
50 |
2″ |
32 |
112 |
150 |
90 |
19 |
73 |
2170 |
|
65 |
2 1/2″ |
40 |
132 |
180 |
95 |
21 |
92 |
3625 |
|
80 |
3″ |
50 |
156 |
220 |
100 |
27 |
109 |
5800 |
|
100 |
4″ |
65 |
196 |
250 |
115 |
29 |
138 |
7200 |
