品牌:上海元冬阀门有限公司
型号:Q61F
起订:1个
供应:999个
发货:3天内
购买咨询

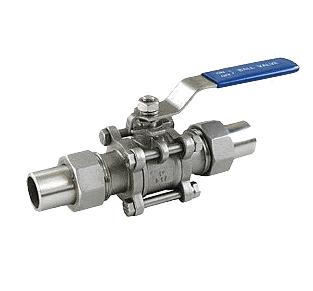

Q61F三片式活接对焊球阀
公称压力：1.6-6.4MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
对焊标准(BW):GB12224.ANSIB16.25
二、主要连接尺寸及重量： 单位：mm
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 2-1/2" | 2" |
| d | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50.8 |
| D | 17 | 17 | 21 | 26 | 31 | 38 | 46 | 60 |
| L | 150 | 150 | 180 | 195 | 210 | 225 | 260 | 300 |
| H | 48 | 48 | 54 | 57 | 72 | 79 | 81 | 97 |
| E | 120 | 120 | 120 | 130 | 154 | 154 | 185 | 185 |
三、主要零件材料：
| 零件名称 | 材质 |
| 阀体 | 不锈钢CF8M |
| 密封圈 | 聚四氟乙烯PTFE |
| 阀盖 | 不锈钢CF8/CF8M |
| 球体 | 不锈钢CF8 |
| 阀杆 | 不锈钢SS316 |
| 螺母 | 不锈钢CF8 |
| 垫圈 | 聚四氟乙烯PTFE |
| 手柄套 | 塑料 |
| 手柄 | 不锈钢SS304 |
| 压紧螺母 | 不锈钢SS304 |
| 弹簧垫圈 | 不锈钢SS304 |
| 锁片 | 不锈钢SS304 |
| 螺栓 | 不锈钢SS304 |
| 套管 | 不锈钢CF8 |
