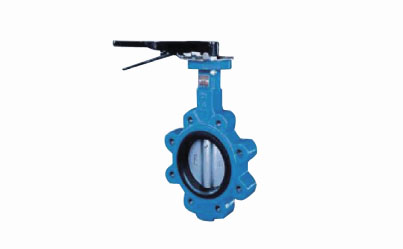

品牌:鑫懿和
规格:规格 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300
发货:3天内
购买咨询
设计依据：EN 593
结构长度：EN558 20.
法兰尺寸：符合EN1092 PN16.
检验标准：API598.
工作温度：丁腈橡胶≤80℃ 三元乙丙≤120℃ 氟橡胶≤160℃性能规范：
|
公称压力 |
1.6MPa |
|
|
使用介质 |
水 |
|
|
试验压力 |
强度 |
2.4MPa |
|
密封 |
1.76MPa |
|
|
试验时间 |
DN50--DN150 |
60S |
|
DN200--DN300 |
120S |
主要零件及其材料
|
NO. |
名称 |
材料 |
|
1 |
阀体 |
灰铸铁、球墨铸铁 |
|
2 |
碟版 |
球铁电镀、不锈钢、铝青铜、碳钢 |
|
3 |
阀座 |
丁腈橡胶、氟橡胶、三元乙丙 |
|
4 |
阀杆 |
不锈钢、碳钢电镀、普通碳钢 |
|
5 |
O型圈 |
丁腈橡胶、氟橡胶、三元乙丙 |
尺寸：
|
代号 |
H |
H1 |
H2 |
L |
φ |
φ1 |
n-M |
|
规格 |
|||||||
|
DN50 |
273 |
161 |
32 |
43 |
52.7 |
125 |
4-M16 |
|
DN65 |
296 |
175 |
32 |
46 |
64.2 |
145 |
4-M16 |
|
DN80 |
308 |
181 |
32 |
46 |
79.54 |
160 |
8-M16 |
|
DN100 |
346 |
200 |
32 |
52 |
104.4 |
180 |
8-M16 |
|
DN125 |
372 |
213 |
32 |
56 |
123.54 |
210 |
8-M16 |
|
DN150 |
397 |
226 |
32 |
56 |
155.6 |
240 |
8-M20 |
|
DN200 |
480 |
260 |
45 |
60 |
202.4 |
295 |
12-M20 |
|
DN250 |
540 |
292 |
45 |
68 |
250.5 |
355 |
12-M24 |
|
DN300 |
624 |
337 |
45 |
78 |
301.5 |
410 |
12-M24 |
