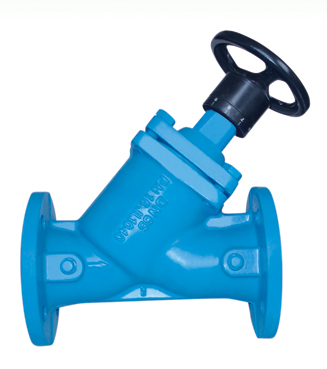

规格:DN 50 65 80 100 125 150 200 250 300
发货:3天内
|
公称压力 |
1.6MPa |
|
|
使用介质 |
水 |
|
|
试验压力 |
强度 |
2.4MPa |
|
密封 |
1.76MPa |
|
技术要求:
1.阀门的设计与制造符合DIN3356.
2.阀门的结构长度符合BS EN558-1第1系列.
3.阀门的法兰连接尺寸符合BS EN1092-2.
|
DN |
L |
D |
D1 |
D2 |
Do |
B |
f |
n-d |
H |
|
50 |
230 |
165 |
125 |
102 |
140 |
20 |
3 |
4-19 |
242 |
|
65 |
290 |
185 |
145 |
122 |
140 |
20 |
3 |
4-19 |
257 |
|
80 |
310 |
200 |
160 |
138 |
175 |
22 |
3 |
8-19 |
295 |
|
100 |
350 |
220 |
180 |
158 |
175 |
24 |
3 |
8-19 |
327 |
|
125 |
400 |
250 |
210 |
188 |
250 |
26 |
3 |
8-19 |
415 |
|
150 |
480 |
285 |
240 |
212 |
250 |
26 |
3 |
8-23 |
485 |
|
200 |
600 |
340 |
295 |
268 |
300 |
30 |
3 |
12-23 |
585 |
|
250 |
730 |
405 |
355 |
320 |
350 |
32 |
3 |
12-28 |
658 |
|
300 |
850 |
460 |
410 |
378 |
350 |
32 |
4 |
12-28 |
726 |
|
序 号 |
名 称 |
材 料 |
美国标准 |
中国标准 |
|
1 |
阀体 |
铸铁/球铁/铸钢/灰铁 |
DIN1691 GG25 |
GB9439-88 HT25 |
|
2 |
螺钉 |
钢 |
DIN C30 |
GB699-88 30 |
|
3 |
阀头垫圈 |
黄铜 |
DIN17660 Cu-Zn39Pb2 |
YB146-71 HPb59-1 |
|
4 |
阀头盖 |
铸铁/球铁/铸钢/灰铁 |
DIN1691 GG25 |
GB9439-88 HT250 |
|
5 |
阀体密封圈 |
不锈钢 |
DIN17440 X20Cr13 |
GB1220-92 2Cr13 |
|
6 |
阀头密封圈 |
聚四氟乙烯 |
TEFLON |
HG/T2902 |
|
7 |
阀头 |
铸铁/球铁/铸钢/灰铁 |
DIN1691 GG25 |
GB9439-88 HT250 |
|
8 |
丝堵 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
9 |
密封垫圈 |
石棉 |
Asbestos |
GB3985-95 X B200 |
|
10 |
阀杆螺母 |
黄铜 |
DIN17660 Cu-Zn39Pb2 |
YB146-71 HPb59-1 |
|
11 |
调节顶杆 |
黄铜 |
DIN17660 Cu-Zn39Pb2 |
YB146-71 HPb59-1 |
|
12 |
中法兰垫片 |
石墨 |
Non-Asbestos |
GB3518-83 LC35-999 |
|
13 |
六角头螺栓 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
14 |
O型圈 |
丁腈橡胶 |
NBR |
NBR |
|
15 |
阀盖 |
铸铁/球铁/铸钢/灰铁 |
DIN1691 GG25 |
GB9439-88 HT250 |
|
16 |
阀杆 |
黄铜 |
DIN17660 Cu-Zn39Pb2 |
YB146-71 HPb59-1 |
|
17 |
平垫 |
黄铜 |
DIN17660 Cu-Zn39Pb2 |
YB146-71 HPb59-1 |
|
18 |
阀盖衬套 |
铸黄铜 |
DIN17656 G-CuZn37Pb |
GB1176-87 ZCuZn40Pb2 |
|
19 |
O型圈 |
丁腈橡胶 |
NBR |
NBR |
|
20 |
O型圈 |
丁腈橡胶 |
NBR |
NBR |
|
21 |
阀杆密封衬套 |
铸黄铜 |
DIN17656 G-CuZn37Pb |
GB1176-87 ZCuZn40Pb2 |
|
22 |
挡圈 |
钢 |
DIN 65Mn4 |
GB699-88 65Mn |
|
23 |
调节螺杆 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
24 |
定位套 |
黄铜 |
DIN17660 Cu-Zn39Pb2 |
YB146-71 HPb59-1 |
|
25 |
手轮螺栓 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
26 |
螺栓头罩 |
塑料 |
||
|
27 |
手轮垫圈 |
黄铜 |
DIN17660 Cu-Zn39Pb2 |
YB146-71 HPb59-1 |
|
28 |
手轮 |
钢 |
DIN C10 |
GB699-88 10 |
|
29 |
指示器-旋转驱动套 |
塑料ABS |
ISO 2580 |
ISO 2580 |
|
30 |
旋转驱动套挡圈 |
黄铜 |
DIN17660 Cu-Zn39Pb2 |
YB146-71 HPb59-1 |
|
31 |
螺钉 |
钢 |
DIN C30 |
GB699-88 30 |
|
32 |
指示器-0位调节圈 |
塑料ABS |
ISO 2580 |
ISO 2580 |
|
33 |
指示器-升降刻度套 |
塑料ABS |
ISO 2580 |
ISO 2580 |
