型号:YD43H
规格:YD43H
发货:3天内

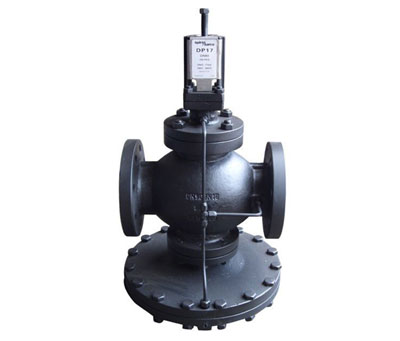

一、YD43H高灵敏度蒸汽减压阀结构特点和用处：
YD43H高灵敏度蒸汽减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。
二、YD43H高灵敏度蒸汽减压阀性能指标：
|
|
灰色区域：示意该产品禁用。 |
三、YD43H高灵敏度蒸汽减压阀主要技术参数：
|
公称压力 |
PN25 |
|
PMA*高允许压力 |
25bar g @ 120℃ |
|
TMA*高允许温度 |
232℃ |
|
TMI*低允许温度 |
-10℃ |
|
PMO*大工作压力* |
17bar g |
|
TMO*大工作温度 |
DP17 232℃ |
|
DP17G 120℃ |
|
|
TMIO*低工作温度 |
0℃ |
|
出口压力范围(barg) |
0.2-1.7 |
|
*高冷态测试压力 |
38bar g |
四、YD43H高灵敏度蒸汽减压阀主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
膜片 |
316 |
|
调节弹簧 |
60Si2Mn |
|
主阀弹簧 |
50CrVA |
五、YD43H高灵敏度蒸汽减压阀流量系数(Cv)：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Cv |
2.8 |
5.5 |
8.1 |
12.0 |
17.0 |
28.0 |
45.5 |
60.1 |
93.3 |
146 |
186 |
六、YD43H高灵敏度蒸汽减压阀连接尺寸：
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
221 |
133 |
185 |
|
20 |
154 |
224 |
136 |
185 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
236 |
156 |
207 |
|
40 |
200 |
238 |
176 |
255 |
|
50 |
230 |
246 |
183 |
255 |
|
65 |
250 |
295 |
200 |
320 |
|
80 |
310 |
323 |
230 |
350 |
|
100 |
350 |
340 |
263 |
380 |
|
125 |
400 |
359 |
306 |
455 |
|
150 |
450 |
375 |
330 |
500 |
