品牌:欣台诚
型号:XTC102
规格:3T
起订:1台
供应:100台
发货:7天内
购买咨询

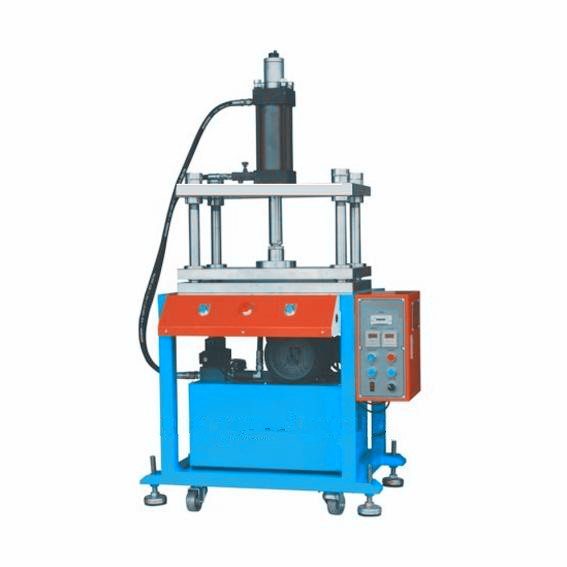

裁切机，冲压机，液压压装机机，油压机
简要说明:
保护膜裁切机，覆膜裁切机广泛用于各种手机、数码相机、塑胶类配件压装，金属件冲压拉伸成型以及铝制品的冲切毛边，各种不干胶切半断等；各类手机或遥控器硅胶、五金件毛边冲切，塑料以及橡制品整切分切
适用范围：
广泛用于各种五金件冲压加工，手机、数码相机、手提电脑液晶显示屏保护膜裁切，各种不干胶、切半断等；各类手机或遥控器硅胶、塑胶按键冲切，塑料制品整切分切；适合使用无导向简易型的裁切模具,是广大手机行业,电脑行业以及五金行业的必选设备.
产品特点：
1.以1-14MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.总耗电功率不超过3.7KW.(也可依客户需求使用单相AC220民用电源)
2.该系列设备以液体作为介质来传递能量,效率高,平均一次的裁切周期不到0.6秒.
3.设备待机时噪音不超过80分贝.(选用单相电机,待机时噪音为85分贝)
4.活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.03MM以下.
5.采用可调式定位油缸，下死点定位精度高，重复精度达到0.01mm以下.100%保证裁切深度
6.具有自动计数功能,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置
7.*大裁切面积可达480MM*480MM(相当于21英寸液晶显示屏)
8.主轴的下降速度为120MM/S,
9.压力、裁切行程、下压时间、闭合高度客户均可自行调整，方便操作；
10.液压系统内置油箱底部,外观整洁,稳重. 工作台下方装有脚轮和脚杯，可轻便移动，该系列*大机型重量不超过400KG.
11.出力3T-50T可供用户选择，也可按客户需求非标订制。
2.该系列设备以液体作为介质来传递能量,效率高,平均一次的裁切周期不到0.6秒.
3.设备待机时噪音不超过80分贝.(选用单相电机,待机时噪音为85分贝)
4.活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.03MM以下.
5.采用可调式定位油缸，下死点定位精度高，重复精度达到0.01mm以下.100%保证裁切深度
6.具有自动计数功能,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置
7.*大裁切面积可达480MM*480MM(相当于21英寸液晶显示屏)
8.主轴的下降速度为120MM/S,
9.压力、裁切行程、下压时间、闭合高度客户均可自行调整，方便操作；
10.液压系统内置油箱底部,外观整洁,稳重. 工作台下方装有脚轮和脚杯，可轻便移动，该系列*大机型重量不超过400KG.
11.出力3T-50T可供用户选择，也可按客户需求非标订制。
主要参数如下：
|
工作参数
|
XTC102A-3T
|
XTC102A-5T
|
XTC102A-10T
|
XTC102A-20T
|
|
|
机器公称出力（tf 吨力）
|
3
|
5
|
10
|
20
|
|
|
液体*大工作压力（Mpa）
|
7
|
14
|
21
|
21
|
|
|
液体额定使用压力（Mpa)
|
6
|
13
|
20
|
20
|
|
|
*大冲压行程（MM)
|
100-150
|
100-150
|
100-150
|
100-150
|
|
|
电机功率（KW）
|
2.2
|
3.7
|
3.7
|
5.5
|
|
|
整机重量（吨）
|
0.3
|
0.35
|
0.5
|
0.5
|
|
|
适用电源电压（伏特）
|
AC380V
|
AC380V
|
AC380V
|
AC380V
|
|
|
活动板工作面与底板工作面*大距离(MM)
|
170
|
170
|
170
|
170
|
|
|
活动板工作面与底板工作面*小距离(MM)
|
20
|
20
|
20
|
20
|
|
|
工作台面有效尺寸(柱内X前后包边)(MM)
|
400*300
|
450*350
|
450*350
|
450*350
|
|
|
工作台离地高度(MM)
|
780
|
780
|
780
|
780
|
|
|
机器外形尺寸
|
高度（MM）
|
1700
|
1750
|
1800
|
1900
|
|
左右（MM）
|
600
|
620
|
620
|
620
|
|
|
前后（MM）
|
600
|
600
|
600
|
600
|
|
|
油缸速度
|
油缸快速下降（mm/秒）
|
120
|
120
|
100
|
100
|
|
油缸工进速度（mm/秒）
|
无
|
无
|
无
|
无
|
|
|
油缸回升速度（mm/秒）
|
120
|
120
|
100
|
100
|
|
售后服务：
整机售后免费保修一年,终身维护。
