品牌:高温
型号:Z41H
起订:1台
供应:1000台
发货:3天内

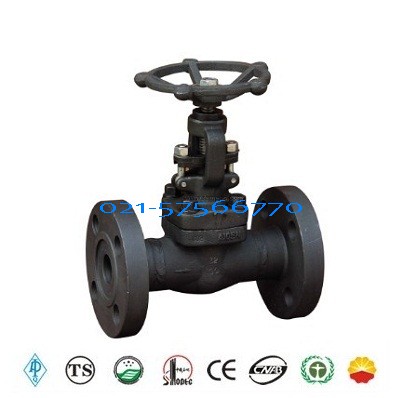

Z41H锻钢法兰闸阀产品采用标准
|
结构形式 |
栓接阀盖明杆支架结构 |
|
驱动方式 |
手动 |
|
设计标准 |
API602、BS5352 |
|
结构长度 |
ASME B16.10 |
|
连接法兰 |
ASME B16.5 |
|
试验和检验 |
API 598 |
注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造。
Z41H锻钢法兰闸阀主要零件材料
|
序号NO. |
零件名称 |
材质 |
|
1 |
法兰 |
ASTM A105 |
|
2 |
阀体 |
ASTM A105 |
|
3 |
阀座 |
ASTM A105 |
|
4 |
闸板 |
ASTM A105 |
|
5 |
阀杆 |
ASTM A182Gr.F6a、ASTM A182F22 |
|
6 |
垫片 |
柔性石墨+不锈钢 |
|
7 |
阀盖 |
ASTM A105 |
|
8 |
螺栓 |
ASTM A193-B7、A320-B8、F321、F304L、F316L |
|
9 |
填料 |
柔性石墨G |
|
10 |
填料压套 |
ASTM A182Gr.F6a、ASTM A182F22 |
|
11 |
填料压盖 |
ASTM A216-WCB |
|
12 |
阀杆螺母 |
铜合金 |
|
13 |
手轮 |
ASTM A47-32510 |
