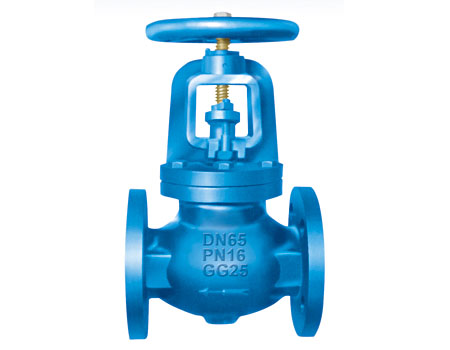

品牌:鑫懿和
型号:BJ41T-16
规格:SIZE 50 65 80 100 125 150 200 250 300
发货:3天内
|
额定工作压力 |
1.6MPa |
||
|
使用介质 |
水.油.气 |
||
|
试验压力 |
壳体 |
2.4MPa |
|
|
密封 |
1.76MPa |
||
|
试验时间 |
密封试验 |
壳体试验 |
|
|
≤50 |
15S |
15S |
|
|
65-150 |
60S |
60S |
|
|
200-300 |
120S |
120S |
|
技术要求：
1.阀门的设计与制造符合BS5152.
2.阀 门 的 结 构 长 度 符 合BS EN558-1中 系 列10的 规 定.
3.阀门的法兰连接尺寸按BS EN1092-2。
|
SIZE |
L |
D |
D1 |
D2 |
B |
n-d |
f |
Do |
|
50 |
203 |
165 |
125 |
99 |
20 |
4-19 |
3 |
178 |
|
65 |
216 |
185 |
145 |
118 |
20 |
4-19 |
3 |
178 |
|
80 |
241 |
200 |
160 |
132 |
22 |
8-19 |
3 |
200 |
|
100 |
292 |
220 |
180 |
156 |
24 |
8-19 |
3 |
254 |
|
125 |
330 |
250 |
210 |
184 |
26 |
8-19 |
3 |
300 |
|
150 |
356 |
285 |
240 |
211 |
26 |
8-23 |
3 |
300 |
|
200 |
495 |
340 |
295 |
266 |
30 |
12-23 |
3 |
348 |
|
250 |
622 |
405 |
355 |
319 |
32 |
12-28 |
3 |
400 |
|
300 |
698.5 |
460 |
410 |
370 |
32 |
12-28 |
4 |
457 |
|
序号 |
名 称 |
材 料 |
英国标准 |
中国标准 |
|
2 |
阀体密封圈 |
铸青铜 |
BS1400 LG2 |
GB1176-87 ZCuSn5Pb5Zn5 |
|
3 |
阀头密封圈 |
铸青铜 |
BS1400 LG2 |
GB1176-87 ZCuSn5Pb5Zn5 |
|
4 |
阀头 |
铸铁/球铁/铸钢/灰铁 |
BS1452 Gr.220 |
GB9439-88 HT250 |
|
5 |
止动垫圈 |
不锈钢 |
BS970 304S15 |
GB1220-92 OCr18Ni9 |
|
6 |
阀头背母 |
铸黄铜 |
BS1400 PCB1 |
GB1176-87 ZCuZn38Mn2Pb2 |
|
7 |
阀杆 |
黄铜 |
BS2874 CZ122 |
YB146-71 HPb59-1 |
|
8 |
中法兰垫片 |
石墨 |
GB3518-83 LC35-999 |
|
|
9 |
螺栓 |
钢 |
BS970 43A |
GB700-88 Q235 |
|
10 |
填料 |
石墨 |
GB3518-83 LC35-999 |
|
|
11 |
阀盖 |
铸铁/球铁/铸钢/灰铁 |
BS1452 Gr.220 |
GB9439-88 HT250 |
|
12 |
填料压盖 |
球墨铸铁 |
BS2789 Gr420-12 |
GB1438 QT400-17 |
|
13 |
螺母 |
钢 |
BS970 43A |
GB700-88 Q235 |
|
14 |
方头螺栓 |
钢 |
BS970 43A |
GB700-88 Q235 |
|
15 |
阀杆螺母 |
铸黄铜 |
BS1400 PCB1 |
GB1176-87 ZCuZn38Mn2Pb2 |
|
16 |
手轮 |
铸铁/球铁/铸钢/灰铁 |
BS1452 Gr.220 |
GB9439-88 HT250 |
|
17 |
垫片 |
钢 |
BS970 43A |
GB700-88 Q235 |
|
18 |
螺母 |
钢 |
BS970 43A |
GB700-88 Q235 |
