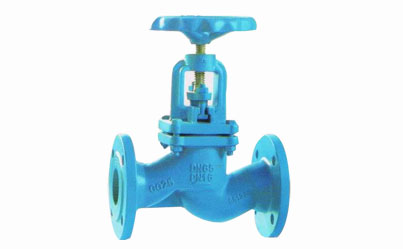

品牌:鑫懿和
型号:J41H-16
规格:DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
发货:3天内
- 阀门的设计符合 DIN 3356。
- 阀门的结构长度符合 BS EN 558-1中系列1的规定。
- 阀门的连接法兰钻孔尺寸按 BS EN1092-2。
性能规范：
|
公称压力 |
1.6 MPa |
||
|
强度试验压力 |
2.4 MPa |
||
|
密封试验压力 |
1.76 MPa |
||
|
工作温度 |
120C° |
工作压力 |
1.6 MPa |
|
≤200C° |
1.0 MPa |
||
|
工作介质 |
蒸汽、水 |
||
尺寸结构——毫米：
|
DN |
L |
D |
D1 |
D2 |
B |
f |
n-d |
Do |
H |
|
15 |
130 |
95 |
65 |
46 |
14 |
2 |
4-14 |
100 |
161.5 |
|
20 |
150 |
105 |
75 |
56 |
16 |
2 |
4-14 |
100 |
169 |
|
25 |
160 |
115 |
85 |
65 |
16 |
3 |
4-14 |
120 |
187 |
|
32 |
180 |
140 |
100 |
76 |
18 |
3 |
4-19 |
120 |
223 |
|
40 |
200 |
150 |
110 |
84 |
18 |
3 |
4-19 |
140 |
233.5 |
|
50 |
230 |
165 |
125 |
99 |
20 |
3 |
4-19 |
140 |
261.5 |
|
65 |
290 |
185 |
145 |
118 |
20 |
3 |
4-19 |
200 |
293 |
|
80 |
310 |
200 |
160 |
132 |
22 |
3 |
8-19 |
200 |
341 |
|
100 |
350 |
220 |
180 |
156 |
24 |
3 |
8-19 |
240 |
381 |
|
125 |
400 |
250 |
210 |
184 |
26 |
3 |
8-19 |
280 |
419 |
|
150 |
480 |
285 |
240 |
211 |
26 |
3 |
8-23 |
315 |
485 |
|
200 |
600 |
340 |
295 |
266 |
30 |
3 |
12-23 |
360 |
569 |
|
250 |
730 |
405 |
355 |
319 |
32 |
3 |
12-28 |
400 |
634 |
|
300 |
850 |
460 |
410 |
370 |
32 |
4 |
12-28 |
400 |
801 |
材料表：
|
序号 |
零件名称 |
材料 |
德国标准 |
中国标准 |
|
1 |
阀体 |
铸铁/球铁/铸钢/灰铁 |
DIN1691 GG25 |
GB9439-88 HT250 |
|
2 |
阀体密封圈 |
不锈钢 |
DIN17440 X20Cr13 |
GB1220-92 2Cr13 |
|
3 |
阀头密封圈 |
不锈钢 |
DIN17440 X20Cr13 |
GB1220-92 2Cr13 |
|
4 |
阀头 |
铸铁/球铁/铸钢/灰铁 |
DIN1691 GG25 |
GB9439-88 HT250 |
|
5 |
螺钉 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
6 |
螺母 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
7 |
螺栓 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
8 |
钢球 |
钢 |
DIN17230 100Cr6 |
GB/T18254 GCr15 |
|
9 |
垫片 |
石墨 |
GB3518-83 LC35-999 |
|
|
10 |
阀杆 |
不锈钢 |
DIN17440 X20Cr13 |
GB1220-92 2Cr13 |
|
11 |
阀盖 |
铸铁/球铁/铸钢/灰铁 |
DIN1691 GG25 |
GB9439-88 HT250 |
|
12 |
螺栓 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
13 |
螺母 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
14 |
填料压盖 |
球铁 |
DIN1693 GGG50 |
GB1348-88 QT500-7 |
|
15 |
阀杆螺母 |
铸黄铜 |
GB1176-87 ZCuZn38Mn2Pb2 |
|
|
16 |
螺钉 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
17 |
手轮 |
铸铁/球铁/铸钢/灰铁 |
DIN1691 GG25 |
GB9439-88 HT250 |
|
18 |
垫圈 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
19 |
螺母 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
20 |
填料 |
石墨 |
GB3518-83 LC35-99 |
