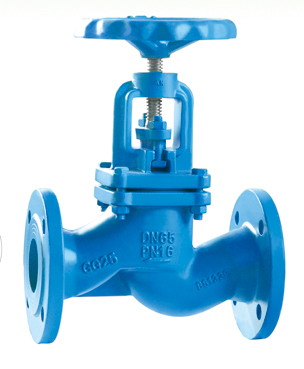

品牌:鑫懿和
型号:JH41H-16
规格:规格 15 20 25 32 40 50 65 80 100 125 150 200 250 300
发货:3天内
|
公称压力 |
1.6MPa |
|
|
使用介质 |
水 |
|
|
试验压力 |
强度 |
2.4MPa |
|
密封 |
1.76MPa |
|
技术要求:
1.阀门的设计符合DIN3356.
2.阀门的结构长度符合BS EN558-1中系列1的规定.
3.阀门的法兰连接钻孔尺寸按BS EN1092。
|
规格 |
L |
D |
D1 |
D2 |
B |
f |
n-d |
Do |
|
15 |
130 |
95 |
65 |
46 |
14 |
2 |
4-14 |
100 |
|
20 |
150 |
105 |
75 |
56 |
16 |
2 |
4-14 |
100 |
|
25 |
160 |
115 |
85 |
65 |
16 |
3 |
4-14 |
120 |
|
32 |
180 |
140 |
100 |
76 |
18 |
3 |
4-19 |
120 |
|
40 |
200 |
150 |
110 |
84 |
18 |
3 |
4-19 |
140 |
|
50 |
230 |
165 |
125 |
99 |
20 |
3 |
4-19 |
140 |
|
65 |
290 |
185 |
145 |
118 |
20 |
3 |
4-19 |
200 |
|
80 |
310 |
200 |
160 |
132 |
22 |
3 |
8-19 |
200 |
|
100 |
350 |
220 |
180 |
156 |
24 |
3 |
8-19 |
240 |
|
125 |
400 |
250 |
210 |
184 |
26 |
3 |
8-19 |
280 |
|
150 |
480 |
285 |
240 |
211 |
26 |
3 |
8-23 |
315 |
|
200 |
600 |
340 |
295 |
266 |
30 |
3 |
12-23 |
360 |
|
250 |
730 |
405 |
355 |
319 |
32 |
3 |
12-28 |
400 |
|
300 |
850 |
460 |
410 |
370 |
32 |
4 |
12-28 |
400 |
|
序 号 |
名 称 |
材 料 |
德 国 标 准 |
中 国 标 准 |
|
1 |
阀 体 |
铸铁 |
DIN1691 GG25 |
GB9439-88 HT250 |
|
2 |
阀 体 密 封 圈 |
不锈钢 |
DIN17440 X20Cr13 |
GB1220-92 2Cr13 |
|
3 |
阀 头 密 封 圈 |
不锈钢 |
DIN17440 X20Cr13 |
GB1220-92 2Cr13 |
|
4 |
阀 头 |
铸铁 |
DIN1691 GG25 |
GB9439-88 HT250 |
|
5 |
中 法 兰 垫 片 |
石 墨 |
GB3518-83 LC35-999 |
|
|
6 |
螺 栓 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
7 |
螺 母 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
8 |
阀 盖 |
铸铁 |
DIN1691 GG25 |
GB9439-88 HT250 |
|
9 |
填 料 |
石 墨 |
GB3518-83 LC35-999 |
|
|
10 |
填 料 压 盖 |
球铁 |
DIN1693 GGG50 |
GB1348-88 QT500-7 |
|
11 |
六 角 螺 母 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
12 |
平 垫 圈 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
13 |
手 轮 |
铸铁 |
DIN1691 GG25 |
GB9439-88 HT250 |
|
14 |
开 槽 平 端 紧 定 螺 钉 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
15 |
阀 杆 螺 母 |
铸黄铜 |
GB1176-87 ZCuZn38Mn2Pb2 |
|
|
16 |
阀 杆 |
不锈钢 |
DIN17440 X20Cr13 |
GB1220 2Cr13 |
|
17 |
六 角 螺 母 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
|
18 |
T型 螺 栓 |
钢 |
DIN17100 RSt37-2 |
GB700-88 Q235 |
