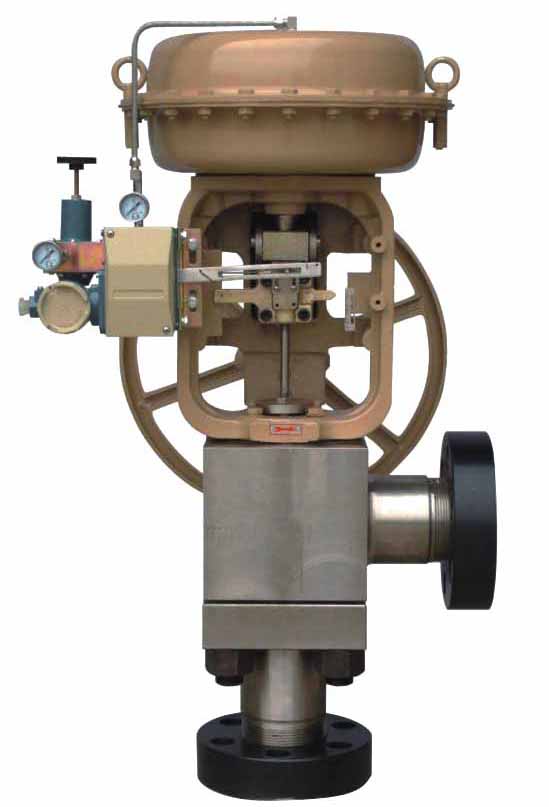

进口高压角型调节阀

USA FRANK美国富兰克中国区域总代理(上海传流阀门有限公司)

欢迎广大新老用户来电来人洽谈指导，我们一定会尽心尽力为您提供优质的服务！

咨询电话(Tel): 021-51021531   图文传真(Fax): 021-51021532   移动24小时技术支持: 13817123190 (杨经理)

原理:美国富兰克FRANK进口高压角型调节阀是一种顶导向结构调节阀，阀体压降损失小，流量大，可调范围广，可根据管道转向布局要求，选用角阀。阀芯导向面积大，抗振性好。调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。角阀可广泛控制各种不同温度的高压流体。

美国富兰克(FRANK) 进口高压角型调节阀技术参数和规范:

阀体型式:单座铸造球形角阀或笼式铸造角阀

公称通径:DN25-DN200mm

公称压力:PN100-PN320

法兰连接:RF、RJ

焊接连接:承插焊式SW（25～80mm）、对焊式BW （80mm）

阀体材质:铸钢（ZG230～450）、不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo21Ti）等

上 阀 盖:常温型：-40～+230℃、伸长Ⅰ型：230～+550℃

压盖形式:螺栓压紧式

填　　料:石墨+因科镍丝填料

阀内组件:

阀芯型式:上导向单座柱塞型阀芯或金属阀座压力平衡式结构

流量特性:等百分比特性（%）和线性特性

阀芯材质:1Cr18Ni9Ti、0Cr17Ni12Mo2、Ti8Cr17和司太莱堆焊合金

执行机构:

形    式:多弹簧式薄膜执行机构

膜片材料:乙丙橡胶夹尼龙

弹簧范围:0.04～0.20、0.08～0.24Mpa

供气压力:0.28、0.30、0.35、0.40Mpa

气源接头:Rc1/4

环境温度:-30～+70℃

作用形式:气开式或气关式

附    件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构

主要性能:

泄 漏 量:符合标准ANSI Bl6.104  IV级， 小于额定Cv的0.01％

回    差:1%(带定位装置)

线    性:±1%(带定位装置)

订货须知

1、产品型号与名称2、公称通径DN（mm）3、公称压力4、流量特性

5、阀体材质6、额定流量系数7、介质种类和温度范围

8、阀前后压力（压差）9、控制信号10、其他特殊要求
