品牌:上海黔沪
型号:Q9B41F-16P
起订:1台
供应:100台
发货:3天内
购买咨询

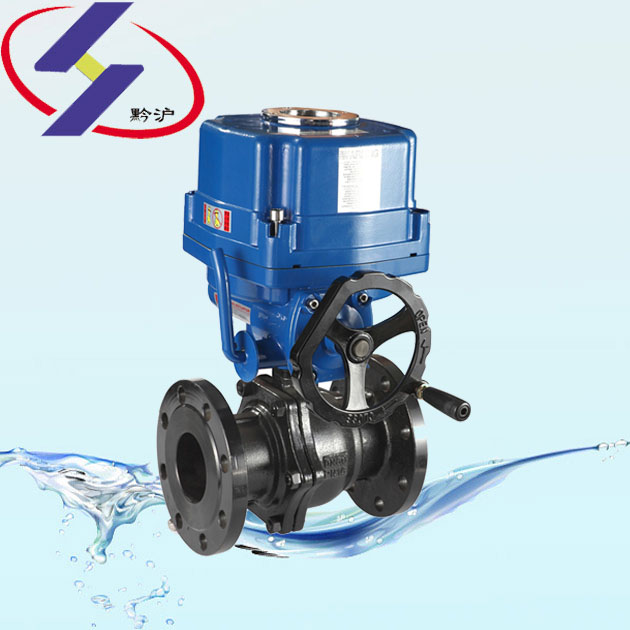

电动防爆球阀概述：
Q941F防爆电动球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。防爆电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
防爆电动球阀技术参数和性能
|
HQ系列防爆电动执行器技术参数
|
Q941F防爆电动球阀阀体参数
|
||
|
电源
|
AC110、220、380V/DC24、220V
|
公称通径
|
DN15～300mm
|
|
输出力矩
|
80N·M～3000N·M
|
公称压力
|
PN1.6、2.5、4.0、6.4MPa
|
|
任选功能
|
开关型、调节型
|
阀轴材质
|
不锈钢
|
|
动作范围
|
0～90°±5°
|
阀体材质
|
304/316/316L不锈钢
|
|
电 机
|
全封闭鼠笼式感应电机
|
球体材质
|
304/316/316L不锈钢
|
|
环境温度
|
-20℃～70℃
|
阀座密封
|
PTFE、PPL、金属密封
|
|
手动操作
|
机械离合机构
|
温 度
|
PTFE≤180℃、PPL≤350℃、金属密封≤450℃
|
|
自锁装置
|
蜗轮、蜗杆机构提供自锁
|
适用介质
|
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
|
|
防护等级
|
Exd Ⅱ BT4 IP67
|
||
|
输入信号
|
0-10，1-5VDC/4-20mA(智能型)
|
特 点
|
连线简单，结构紧凑、阻力小、动作稳定
|
防爆电动球阀外形尺寸
|
公称通径DN
|
L
|
L1
|
H
|
D
|
D1
|
额定功率
|
|
压力
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
1.6/2.5
|
|
|
15
|
130
|
258
|
277
|
95
|
65
|
15W
|
|
20
|
140
|
258
|
282
|
105
|
75
|
15W
|
|
25
|
150
|
258
|
295
|
115
|
86
|
15W
|
|
32
|
165
|
258
|
302
|
136
|
100
|
15W
|
|
40
|
180
|
258
|
310
|
146
|
110
|
15W
|
|
50
|
200
|
258
|
319
|
160
|
125
|
15W
|
|
65
|
220
|
338
|
381
|
180
|
145
|
40W
|
|
80
|
250
|
338
|
391
|
195
|
160
|
40W
|
|
100
|
280
|
368
|
452
|
215/230
|
180/190
|
90W
|
|
125
|
320
|
368
|
500
|
245/270
|
210/220
|
90W
|
|
150
|
360
|
368
|
519
|
280/300
|
240/250
|
90W
|
|
200
|
400
|
410
|
595
|
335/360
|
295/310
|
180W
|
|
250
|
533
|
410
|
625
|
405
|
355
|
180W
|
|
300
|
610
|
410
|
760
|
460
|
410
|
180W
|
防爆电动球阀订货说明
1、电源电压：DC24V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：防爆开关型、防爆调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
2、介质类型、温度、压力
3、控制类型：防爆开关型、防爆调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
防爆电动球阀注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：户外使用时*好给电动执行器外加防护盖子，防止老化。
3：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
4：请确定输入电压和配线接点是否正确。
5：禁止超负荷使用电动执行器。
2：户外使用时*好给电动执行器外加防护盖子，防止老化。
3：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
4：请确定输入电压和配线接点是否正确。
5：禁止超负荷使用电动执行器。
