品牌:上海黔沪
型号:Q9B41H-16C
起订:1台
供应:99台
发货:3天内
购买咨询

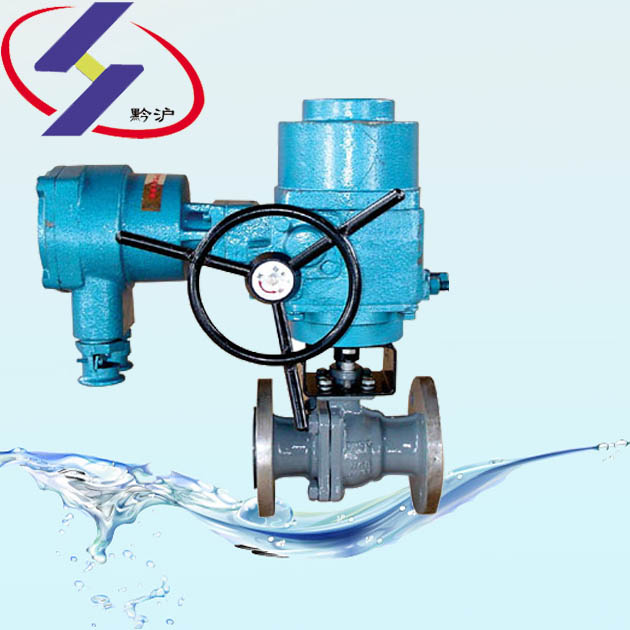

电动防爆球阀简介Q9B41H-16C电动防爆球阀有角行程防爆电动执行器及球阀球体组成，执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动防爆球阀防爆等级为dⅡBT4、防护等级为IP67、带现场控制装置。电动防爆球阀主要特点为：不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。
■ 主要技术参数
● 阀体
|
阀体形式
|
直通铸造球阀
|
|
公称通径
|
DN15～300mm
|
|
公称压力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法兰标准
|
JIS、ANSI、GB、JB、HG等
|
|
连接形式
|
法兰式、螺纹式
|
|
阀盖形式
|
一体式
|
|
压盖型式
|
压盖压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
● 阀内件
|
阀芯形式
|
O型球体阀芯
|
|
流量特性
|
近似快开型
|
● 执行机构
|
执行器型号
|
QH、3810R、DQW、LQ、
|
|
主要技术参数
|
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC
|
|
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
|
|
|
环境温度：-25～+70℃、环境湿度：≤95%
|
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
■ 主要性能指标
|
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
|
允许压差(MPa)
|
≤ 公称压力
|
|||||||||||||
|
动作范围
|
0～90°
|
|||||||||||||
|
泄露量Q
|
按GB/T4213-92，小于额定KV0.01%
|
|||||||||||||
|
基本误差
|
±1%
|
|||||||||||||
|
回差
|
±1%
|
|||||||||||||
|
死区
|
≤1%(可调)
|
|||||||||||||
|
可调范围
|
250：1
|
350：1
|
||||||||||||
