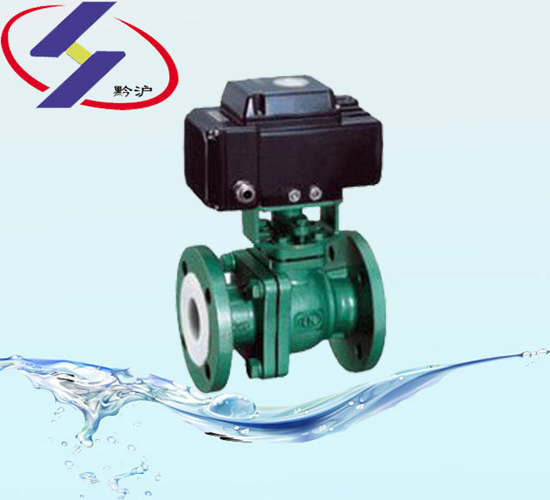

电动衬氟球阀简介Q941F46系列衬氟球阀是为各种强腐蚀性介质管路的启闭控制而设计的，广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备*理想的选择之一。
Q941F46系列衬氟球阀采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
二、工作原理
Q941F46-10C系列衬氟球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞的，阀恋和阀体内侧全部采用氟塑料制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
三、设计特点
球阀基本系列为Q941F46型，除具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：
1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质；
2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
3.启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了工程中的使用安全性；
4.结构紧凑合理，阀体内腔空间*小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏；
四、基本参数
设计规范：遵循GB 12237，API 608，API 6D
驱动方式：电动
公称压力：PN1.0～2.5(MPa)
公称通径：DN15～350mm
Q941F46系列衬氟球阀采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
二、工作原理
Q941F46-10C系列衬氟球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞的，阀恋和阀体内侧全部采用氟塑料制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
三、设计特点
球阀基本系列为Q941F46型，除具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：
1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质；
2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
3.启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了工程中的使用安全性；
4.结构紧凑合理，阀体内腔空间*小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏；
四、基本参数
设计规范：遵循GB 12237，API 608，API 6D
驱动方式：电动
公称压力：PN1.0～2.5(MPa)
公称通径：DN15～350mm
|
项目类型
|
QH-05
|
QH-10
|
QH-20
|
QH-40
|
QH-60
|
QH-100
|
QH-200
|
|
输出力矩
|
50N.M
|
100 N.M
|
200 N.M
|
400 N.M
|
600 N.M
|
1000 N.M
|
2000 N.M
|
|
动作范围
|
0～90°
|
||||||
|
额定电流
|
0.15A
|
0.3A
|
0.45A
|
0.7A
|
0.7A
|
0.85A
|
0.85A
|
|
绝缘电阻
|
100M/DC500V
|
||||||
|
电源
|
AC110/220/380V DC24V
|
||||||
|
电机功率
|
8W/E
|
23 W/E
|
45 W/E
|
90 W/E
|
90 W/E
|
120 W/E
|
120 W/E
|
|
选配阀门
|
15-25
|
15-65
|
80-100
|
100-125
|
125-150
|
150-200
|
200-250
|
|
执行器重量
|
2.6Kg
|
4.2 Kg
|
7.9 Kg
|
8.7 Kg
|
9 Kg
|
14.7 Kg
|
15 Kg
|
电动衬氟球阀 外形尺寸
|
公称通径
|
标准值
|
参考值
|
||||||||
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-￠d
|
L1
|
H
|
|
PN1.6(MPa)
|
||||||||||
|
15
|
1/2
|
140/130
|
95
|
65
|
45
|
2
|
14
|
4-￠14
|
231
|
350
|
|
20
|
3/4
|
140/130
|
105
|
75
|
55
|
2
|
16
|
4-￠14
|
231
|
370
|
|
25
|
1
|
150/1340
|
115
|
85
|
65
|
2
|
16
|
4-￠14
|
231
|
375
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-￠18
|
231
|
385
|
|
40
|
11/2
|
180/165
|
145
|
110
|
85
|
3
|
18
|
4-￠18
|
231
|
390
|
|
50
|
2
|
200/203
|
160
|
125
|
100
|
3
|
20
|
4-￠18
|
231
|
435
|
|
65
|
21/2
|
220/222
|
180
|
145
|
120
|
3
|
20
|
4-￠18
|
261
|
460
|
|
80
|
3
|
250/241
|
195
|
160
|
135
|
3
|
22
|
4-￠18
|
261
|
465
|
|
100
|
4
|
280/305
|
215
|
180
|
155
|
3
|
24
|
8-￠18
|
285
|
612
|
|
125
|
5
|
320/356
|
245
|
210
|
185
|
3
|
26
|
8-￠18
|
285
|
625
|
|
150
|
6
|
360/394
|
280
|
240
|
210
|
3
|
28
|
8-￠23
|
325
|
700
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
8-￠23
|
325
|
740
|
