品牌:捷众
型号:CS型
规格:不锈钢
发货:3天内
购买咨询

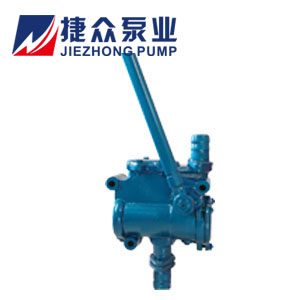

CS型手摇泵产品概述
CS-20、CS-25、CS-32系列手摇泵适用于抽送燃油、润滑油、水等液体。具有体积小、重量轻、自吸性能好、安装使用方便等特点。凯美泵业生产的CS系列手摇泵，设计合理、用料讲究、维修简单，重要的另件均经防腐蚀处理，因此是比较理想的船用泵浦。
CS型手摇泵型号意义
CS型手摇泵性能参数
| 型 号 | CS-20型泵 | CS-25型泵 | CS-32型泵 |
| 流量m3/分 | 0.02m3/分 | 0.032m3/分 | 0.04m3/分 |
| 排出压力Mpa | 0.25mPa | 0.25mPa | 0.25mPa |
| 吸入真空高度m | 5m（水柱） | 5m（水柱） | 5m（水柱） |
| 活塞行程mm | 70mm | 70mm | 90mm |
| 往复次数次/分 | 50次/分 | 50次/分 | 50次/分 |
| 泵缸直径mm | φ65 | φ75 | φ88mm |
| 手柄作用力kg | ≈18kg | ≈230N | ≈28kg |
| 进出水口径mm | φ20mm | φ25 | φ32mm |
| 重量kg | 6kg/台 | 8.5kg/台 | 12kg/台 |
CS型手摇泵安装尺寸
| 型 号 | CS-20 | CS-25 | CS-32 | CS-38 |
| A | 180 | 205 | 225 | 280 |
| B | 152 | 180 | 200 | 245 |
| C | 63 | 70 | 81 | 70 |
| D | 213 | 220 | 249 | 260 |
| E | 134 | 150 | 165 | 180 |
CS型手摇泵主要另部件材料
| 另件名称 | 材 料 | 标 准 |
| 泵 体 | ZL102 | GB1173-74 |
| 盖 | ZL102 | GB1173-74 |
| 活 塞 | ZL102 | GB1173-74 |
| 水缸套 | HT20-40 | GB 976-67 |
| 阀 | 2cr13 | GB1220-75 |
| 阀 座 | H62 | YB 553-71 |
| 轴 | 2cr13 | GB1220-75 |
| 连杆机构 | 2cr13 | GB1220-75 |
| H型水缸套 | H62 | YB 553-71 |
注：本公司生产的CS系列手摇泵中Y型和H型在结构和各部尺寸上均相同，其中H型的缸套采用铜材料、以适应海水和生活用水。
