品牌:扬州西门子/扬修/扬州电力设备
型号:2SA3512+mu,2SA3521+mu,2SA3522+mu
规格:2SA3512+mu,2SA3521+mu,2SA3522+mu
起订:1台
供应:111台
发货:3天内
购买咨询
|
西门子调节，扬修执行机构调节，扬州西门子调节电动头，电动控制执行单元，西门子调节系列电动执行器，2SA3511+mu，2SA3512+mu，2SA3521+mu，2SA3522+mu，2SA3531+mu，2SA3532v，2SA3541+mu，2SA3542+mu，2SA3551+mu，2SA3552+mu，西门子调节厂家，扬修执行机构厂家，扬州西门子电动头厂家，电动执行控制单元厂家，西门子系列电动执行器厂家，西门子价格，扬修执行机构价格，扬州西门子电动头价格，电动执行单元价格，西门子系列电动执行器价格

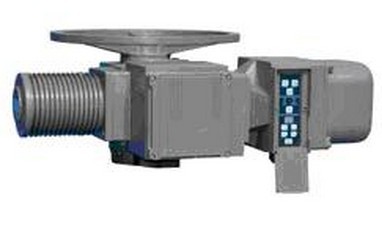

2SA35系列执行器适用于对开环控制或闭环控制系统中各类闸阀、截止阀及调节阀等阀门进行控制或智能调节的一种装置，防护等级为IP67，*高可达IP68。
由2SA30派生而来，加装调节控制单元，能更好的满足DCS中数字模拟量的调节功能（通常4-20mA）精确的控制阀门的启闭位置，实现智能调节，输出转距范围：10-2800NM，转速范围：5-40rpm.2SA35电动执行机构是对闭环控制系统中*终控制元件（阀门）的运行进行控制的一种装置。适用于多圈调节型阀门，其派生产品，可适用于部分回转（角行程）、直行程类调节型阀门，它可以准确地按控制指令对系统工况介质的压力、温度和流量进行调节，因而是实现自动控制的必不可少的驱动装置，可广泛用于电站、石化、冶金、公用事业等。 2SA35系列电动执行机构的特点是： 1、该系列产品是吸收西门子公司先进技术; 2、设计先进、系列齐全、能充份满足电站等自动化控制的需要; 3、结构合理、通用性强、可适应各种配套功能的需要，在2SA35上配装LU智能型功率换向模块时，即为 智能型电动执行机构，为电站DCS技术改造提供了一种可靠的智能装置; 4、2SA35能提供二个以上的中途信号（即开关向中途信号）; 5、具有防尘、防水性能、其防护等级为IP67，应用户要求亦可提供防护等级为IP68的电动执行机构; 6、调整方便、控制精度高; 7、在2SA35上配装变极电机时，可构成双速电动执行机构，可用于125MW~600MW发电机组的汽机旁路 系统，既有调节功能，又有快慢速功能。 技术条件
|
|
1.环境温度：-20℃ ~ +60℃
2.工作制式：S4或S5周期性断续工作制,允许*大工作次数为1200c/h,*小负载持续率为10％ 3.电 源：三相380V 50Hz控制电源AC220V 4.防护等级：IP67、IP68(特殊定货) 5.行程精度：≤0.5％ 6.转矩精度：≤10％ 7.连接标准：法兰连接尺寸按GB12222 8.阀位信号：0/4-20mA |
|
R系列
|
型号
|
2SA3510
|
2SA3511
|
2SA3512
|
2SA3520
|
2SA3521
|
2SA3522
|
2SA3530
|
2SA3531
|
2SA3532
|
2SA3540
|
2SA3541
|
2SA3542
|
|||
|
控制转距
|
*
大 值 |
20Nm
|
40Nm
|
80Nm
|
175Nm
|
350Nm
|
700Nm
|
1400Nm
|
2800Nm
|
|||||||
|
*
小 值 |
15Nm
|
30Nm
|
60Nm
|
125Nm
|
250Nm
|
500Nm
|
1000Nm
|
2000Nm
|
||||||||
|
整定转距
|
15Nm
|
30Nm
|
60Nm
|
125Nm
|
250Nm
|
500Nm
|
1000Nm
|
2000Nm
|
||||||||
|
输出转速
|
5至40
|
5至14
|
5至10
|
|||||||||||||
|
法兰号GB12222
|
F07
|
F10
|
F14
|
F16
|
F25
|
F30
|
||||||||||
|
工作制式
|
S4制式（间歇工作制，机械制动）。S5（间歇工作制，可带电制动）。*小负载持续率10%，*所操作次数1200c/h。
|
|||||||||||||||
|
电机
|
三相异步电动机，带及不带制动器，绝缘等级F级，带PTC热敏元件。
|
|||||||||||||||
|
质量(kg)
|
26
|
27
|
50
|
55
|
110
|
116
|
220
|
235
|
||||||||
|
主要技术参数
|
||||||||||||||||
|
*电源380VAC 50Hz
* 环境温度-20℃~+60℃ *输出信号0/4-20mA *输出信号负载Max 750Ω *输入信号0/4-20mA *响应阀值(死区)0.2％-0.5％自适应 *回差0.2％-0.5％根据响应阀值确定 *防护等级IP67 *电机工作制式S5(间隙 工作制Max 1200c/h动作频率) |
||||||||||||||||
|
电气结构
|
||||||||||||||||
|
电动执行机构的电子线路板由电源板、微
处理器板、接口板和操作板所组成 |
||||||||||||||||
|
特点
|
||||||||||||||||
|
具有死区自适应功能，防止振荡
*具有强度可调节的电制动功能， 定位精确，消除惰走 *具有电源相序自动纠正功能 *具有断信号保位功能 *阀位调整方便 *不使用电池，参数可永久保存 *智能功率换向模块可与电动执行机构 分体安装，以满足特殊场合下使用 *附LU参数设置表
|
||||||||||||||||
