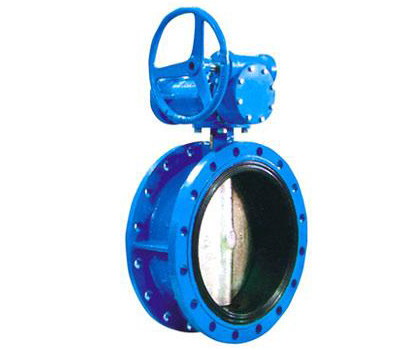

D341X蜗轮传动法兰式蝶阀

阀门材料：铸铁、碳钢、不锈钢

密封圈材料：天然橡胶（NR）-20～+85℃     乙丙橡胶（EPDM）-40～+125℃

丁腈橡胶（NBR）-20～+82℃                         硅橡胶（SI）-70～+150℃

氟橡胶（FPM）-23～+150℃                          氟丁橡胶（CR）0～+80℃

丁基橡胶（IIR）-40～+100℃                       聚四氟乙烯塑料（PTFE）+10～+150℃

适用介质：淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。

法兰连接尺寸：GB/T17241。6-98； 　　GB9115-88

结 构 长 度：GB12221-89                         压 力 试 验：GB/T13927-92；

通径（DN）		L	D	D1	Z-d	H	Ho	A	B
50		108	165	125	4-18	63	360	193	125
65		112	185	145	4-18	70	321	193	125
80		114	200	160	8-18	83	346	193	125
100		127	220	180	8-18	105	387	193	125
125		140	250	210	8-18	115	411	193	125
150		140	285	240	8-18	137	447	193	125
200		152	340	295	8-18	164	572		165
250		250	395	350	12-22	206	646		165
300		270	445	400	12-22	230	738		175
350		290	505	460	16-22	248	761		175
400		310	565	515	16-22	289	877		210
450		330	615	565	20-26	320	938		210
500		350	670	620	20-26	343	993		210
600		390	780	725	20-30	413	1131		210
700		430	895	840	24-30	478	1476		320
800		470	1015	950	24-33	525	1533		320
900		510	1115	1050	28-33	585	1655		320
1000		550	1230	1160	28-36	640	1765		400
1200		630	1455	1380	32-39	755	1995		400

宏伟阀门订货须知：

一、①法兰式软密封蝶阀产品名称与型号②法兰式软密封蝶阀口径③法兰式软密封蝶阀是否带附件以便我们的

为您正确选型④法兰式软密封蝶阀的使用压力⑤法兰式软密封蝶阀的使用介质的温度。

二、若已经由设计单位选定宏伟阀门厂的法兰式软密封蝶阀型号，请按法兰式软密封蝶阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的宏伟阀门厂专家为您审核把关。
