品牌:京功
型号:A41H
规格:DN100
起订:1只
供应:500只
发货:5天内
购买咨询

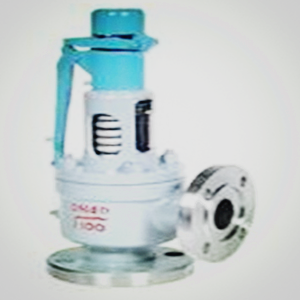

A41H弹簧微启式安全阀
【产品简介】
京功弹簧微启封闭式安全阀A4是一种用于无毒无害及非易燃易爆液体介质的管道及容器等设备作为超压保护的*终保护装置，该类型安全阀采用弹簧直接载荷式，法兰连接，整体封闭式结构。
京功弹簧微启封闭式安全阀的特点：
1.排量较小，节约能源
2.平面结构的阀瓣和阀座易于维修和重新加工
3.整定压力偏差小，可达±3%
4.选用优质的弹簧钢，保证弹簧的寿命和稳定性
【结构简述】
1、安全阀必须垂直安装，并*好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
【结构简述】
1、安全阀必须垂直安装，并*好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。
排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，
应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。
|
型号
|
铸钢型
A41Y-C
|
304不锈钢型
A41Y-P
|
316不锈钢型
A41-R
|
316L不锈钢型
A42Y-R3
|
|
|
口径范围
|
DN15～DN300
|
||||
|
适用温度
|
≤200°C
|
||||
|
适用介质
|
水、蒸汽、油品
|
腐蚀性介质
|
腐蚀性介质
|
腐蚀性介质
|
|
|
材料
|
1、阀座
|
2Cr13
|
CF8
|
CF8M
|
CF3M
|
|
2、阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
|
3、调节圈
|
2Cr13
|
304SS
|
316SS
|
316L
|
|
|
4、阀瓣
|
2Cr13
|
304SS
|
316SS
|
316L
|
|
|
5、导向套
|
2Cr13
|
304SS
|
316SS
|
316L
|
|
|
6、阀盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
|
7、弹簧
|
50CrVa
|
50CrVa包覆TEFLON
|
50CrVa包覆TEFLON
|
50CrVa包覆TEFLON
|
|
|
8、阀杆
|
2Cr13
|
2Cr13
|
316SS
|
316L
|
|
|
9、调整螺杆
|
45#钢
|
2Cr13
|
2Cr13
|
2Cr13
|
|
|
10、保护罩
|
ZG200
|
ZG200
|
ZG200
|
ZG200
|
|
|
密封面材料
|
堆焊Co基硬质合金
|
堆焊Co基硬质合金
|
堆焊Co基硬质合金
|
堆焊Co基硬质合金
|
|
执行标准：
设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928
