品牌:SZ/上兆
型号:QDY421F-40P
规格:DN50
起订:11
供应:100001
发货:3天内
购买咨询

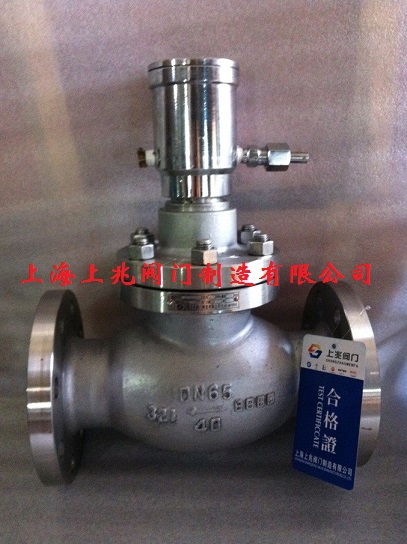

一、QDY421F不锈钢液动紧急切断阀--用途
上海上兆阀门制造有限公司所生产的QDY421F 不锈钢液动紧急切断阀是一种安全保护阀，安装在液化石油气储罐站，液相与气相管路上，与远距离手摇油泵（SB03-175型）配套使用，利用液压控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使手摇油泵卸压，或高温使易熔合金熔化，而本阀油缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。
二、QDY421F不锈钢液动紧急切断阀--性能规范
|
压力等级
|
常温试验压力（Mpa)
|
|||
|
壳体
|
密封
|
低气压密封
|
||
|
公称压力(Mpa)
|
1.6
|
2.4
|
1.76
|
0.6
|
|
2.5
|
3.75
|
2.75
|
0.6
|
|
|
4.0
|
6.0
|
4.4
|
0.6
|
|
|
适用温度
|
≥75℃
|
|||
|
适用介质
|
机械油
|
|||
三、QDY421F不锈钢液动紧急切断阀--性能规范
|
压力等级
|
20K 4.0MPa
|
油缸工作压力
|
≤6.0.Mpa
|
|
使用温度
|
-40~+80℃
|
油缸使用介质
|
混合锭子油 ，变压器油
|
|
使用介质
|
天然气，液化气，液氨
|
熔闭时间
|
±70℃
|
|
关闭时间
|
≤10秒
|
油缸开启压力
|
≥2.0MPa
|
四、保管安装使用注意事项
1、保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。
2、安装前应将本阀清除干净，将各螺纹连接处拧紧。
3、本阀采用止回阀原理，只能单想截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。
4、订货须注明法兰密封面形式，压力等级及连接标准。
五、不锈钢液动紧急切断阀--安装尺寸 单位:(mm)
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-d
|
H
|
D0
|
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
4-*14
|
215
|
120
|
|
20
|
150
|
105
|
75
|
55
|
16
|
2
|
4-*14
|
255
|
120
|
|
25
|
160
|
115
|
85
|
65
|
16
|
2
|
4-*14
|
285
|
120
|
|
32
|
190
|
135
|
100
|
75
|
18
|
2
|
4-*18
|
300
|
160
|
|
40
|
200
|
145
|
110
|
85
|
18
|
3
|
4-*18
|
320
|
200
|
|
50
|
230
|
160
|
125
|
100
|
20
|
3
|
4-*18
|
380
|
240
|
|
65
|
290
|
180
|
145
|
120
|
22
|
3
|
4-*18
|
420
|
280
|
|
80
|
310
|
195
|
160
|
135
|
22
|
3
|
4-*18
|
450
|
320
|
|
100
|
350
|
135
|
190
|
160
|
24
|
3
|
8-*23
|
520
|
360
|
|
125
|
400
|
270
|
220
|
188
|
28
|
3
|
8-*25
|
558
|
400
|
|
150
|
480
|
300
|
250
|
218
|
30
|
3
|
8-*25
|
750
|
400
|
|
200
|
600
|
360
|
310
|
278
|
34
|
3
|
12-*25
|
950
|
450
|
六、QDY421F不锈钢液动紧急切断阀--主要零件材料
|
零 件 名 称
|
材 料
|
|
阀 体 阀 盖
|
不锈钢/CF8
|
|
油缸， 活塞
|
铬不锈钢
|
|
密封圈， O型川
|
聚四氟乙烯，丁晴橡胶
|
|
弹簧
|
50CrVA（弹簧钢）
|
