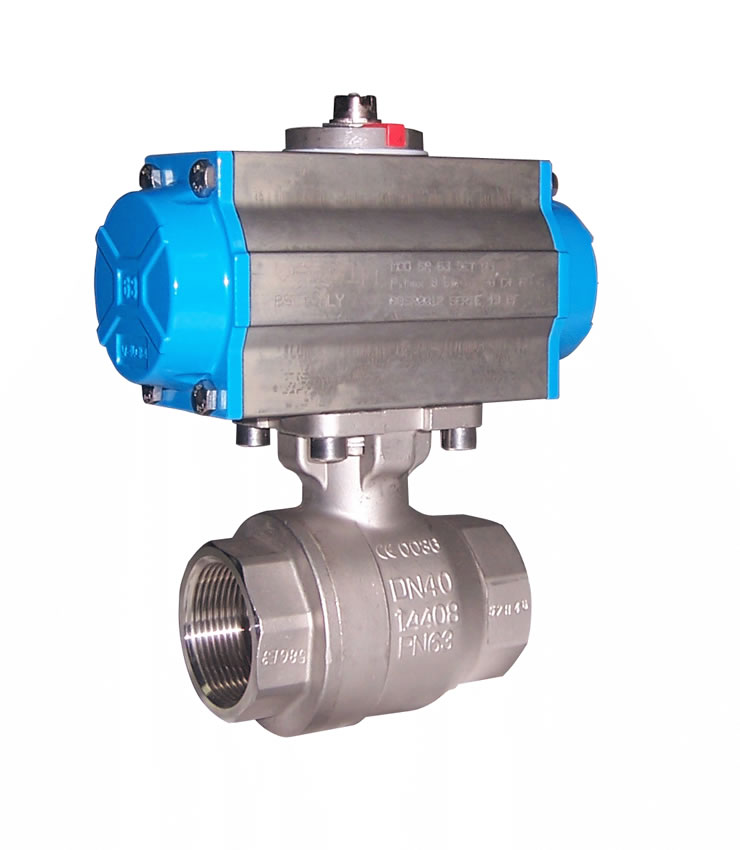

Q611F气动二片式球阀
型号：Q611F 口径：DN06-100mm 压力：1.6-2.5MPa 材质：不锈钢304L/R、316L/R
Q611F气动二片式球阀产品概述
Q611F气动二片式球阀分为两段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
Q611F气动二片式球阀主要技术参数
Q611F气动二片式球阀分为两段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
Q611F气动二片式球阀主要技术参数
|
公称通径 DN(mm)
|
6-100
|
|||||
|
公称压力 PN(MPa)
|
1.6
|
|||||
|
公称压力 PS(MPa)
|
强度试验
|
2.4
|
||||
|
密封试验
|
1.8
|
|||||
|
材料 \ 材料代号
|
C
|
P
|
R
|
|||
|
主要零件
|
阀体
|
WCB
|
CF8 304
|
CF8M 316
|
||
|
球体
|
WCB
|
CF8 304
|
CF8M 316i
|
|||
|
阀杆
|
2Cr13
|
0Cr18Ni9Ti
|
0Cr17NiMo2
|
|||
|
密封圈
|
增强聚四氟乙烯对位聚苯
|
|||||
|
填料
|
聚四氟乙烯柔性石墨
|
|||||
|
适用工况
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
||
|
适用温度
|
-28 ℃ -300 ℃
|
|||||
|
气动装置
|
型号
|
TBN 系列
|
||||
|
气源压力
|
0.4-0.7MPa
|
|||||
|
执行标准
|
设计制造
|
结构长度
|
法兰尺寸
|
压力温度
|
试验检验
|
|
|
GBT/12238
|
Gb12221
|
/
|
GB/T13927
|
GB13927
|
||
1. 阀门材质
1、阀体材质：铸钢、不锈钢(304、316)等
2、球体材质：不锈钢（304、316）
3、阀座： PTFE,特殊高温可定做
Q611F气动二片式球阀 使用要求
1、公称通径：DN15-100（mm）
2、*高公称压力：1.6MPA-10.0Mpa
3、适用温度：-50℃—155℃（特殊高温可耐450℃）
4、驱动形式：气动
5、可配附件（限位开关、电磁阀、手轮、减压阀、调节型配定位器）
Q611F气动二片式球阀产品特性
采用软密封结构，设计有工作密封和检修密封，操作力矩小，密封比压适中，密封可靠，动作灵敏，液动控制易于实现自动控制，使用寿命长,.
球阀的压力温度额定值不仅与壳体材料有关，而且更多地与阀座、填料及垫片等密封件材料有联系。密封件可以是高分子材料、石棉或橡胶，密封件材料的选择取决于阀门所输送的介质成分、工作温度、工作压力和流速。
1、挤压的高强度铝质缸体，内表面细磨精加工及硬质阳极化处理，摩擦系数小，使用寿命长，抗腐蚀性能强。
2、双活塞齿轮齿条式设计，结构紧凑、安装位置对称、改变输出轴转向方便，使用寿命长、动作迅速。
3、组合式预负荷镀层弹簧，工作寿命长。
4、高精度齿轮和齿条，啮合间隙小、精度高，输出功率大。
5、不锈钢紧固件，安全美观，抗腐蚀性强。
6、优美紧凑现代化的造型，多规格的系列产品，使选型更经济方便。
7、全面符合*新的国际规范：输出轴槽、螺孔；顶部安装孔尺寸符合NAMUR标准；气源接口尺寸符合NAMUR标准；底部安装孔尺寸符合ISO5211、DIN3337标准, 方便安装电磁阀、限位开关等附件。
Q611F气动二片式球阀 多功能性
广泛使用于石油、化工、冶金、造纸、制药、电镀等行业。
