沟槽蝶阀

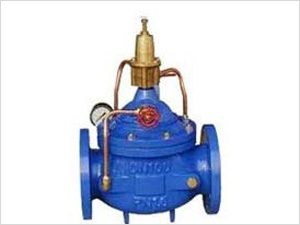

500X泄压阀／持压阀王要用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力.消防泵关闭后还可以减小水锤的冲击.也用于大型供水系统的水锤消除装置.
持压阀主要是保证主阀上游*低供水压力,适用于维护城市干管*低(灭火)供水太力,防止支管用户过度抽水.泄压阀主要安装于泄水旁路,可保证主阀上游于导阀设定安全值以下,防止管路高压或突然高压对管路及设备的损坏.
持压泄压阀工作原理：
利用导阀12感应主阀上游压力
一、持压\泄压阀调整为持压阀时:当主阀上游压力低于导阀12调定值时，导阀关小使得主阀膜片表面压力增大，主阀关小或关闭；当主阀上游压力上升时，导阀开度增大，使得主阀膜片上表面压力减小，主阀开度增大。
二、持压\泄压阀调整为泄压阀时:当主阀上游压力低于导阀12调定值时，导阀关闭，上游压力通过针阀传递到膜片上方，使主阀维持关闭；当上游压力突然上升超过导阀设定值时，导阀开启，排放膜片上部的压力水，使主阀迅速开启，大量泄水降压，直至导阀设定值以下，才缓慢关闭，不会产生二次水锤。
三、持压泄压阀导阀出厂设定压力值不适合现场要求，可做如下调整：先松开导阀手轮下的锁紧螺母，然后顺时针拧动导阀手轮为增加压力，反之为降低压力，调好后锁好锁紧螺母。
