品牌:京功
型号:Z641H
规格:DN100
起订:1台
供应:500台
发货:5天内
购买咨询

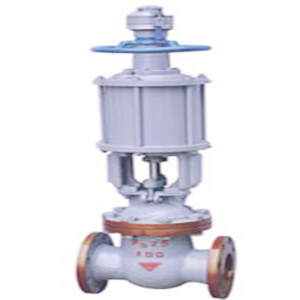

京功Z641H气动闸阀
【产品用途】
气动闸阀性能可靠、操作切换和维修方便，已被石油、化工、海运等部门广泛用于对各类介质控制
【产品特点】
1、气动闸阀配有气动执行机构和手动机构
2、闸阀执行器采用双层气缸结构，它与单气缸式气动闸阀相比，提升力增大了一倍
3、解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊病
4、具备缓冲机构，能有效地减轻关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损，同时也能避免闸板卡死的现象
Z641H/W-16C/P气动闸阀型号选型：
阀门类型代号：Z表示闸阀；
传动方式代号：6表示气动；
连接形式代号：4表示法兰连接;
结构形式代号：1表示刚性闸板；
密封面材料代号：H表示不锈钢、W表示直接加工;
阀体压力代号：16表示压力为十六公斤；
阀体材质代号：C表示碳钢、P表示不锈钢。
气动闸阀相关型号：
Z641H-16C、Z641W-16P、Z641H-25C、Z641W-25P、Z641H-40C、Z641W-40P、Z641H-64C、Z641W-64P
Z641
气动闸阀用途范围：
工作温度：C-29～425℃、P-40～＋550℃；
适用介质：空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体；
压力等级：PN1.6-6.4Mpa。
相关产品：电动闸阀、手动闸阀、不锈钢闸阀、法兰闸阀
【性能参数】
|
适用介质
|
适用温度（℃）
|
材料
|
||||
|
阀体、阀盖
|
阀座、闸板及密封圈
|
阀杆
|
填料
|
气缸
|
||
|
水、蒸汽、油品等
|
≤350
|
碳素钢
|
堆焊铁基合金
|
铬不锈钢
|
柔性石墨
|
无缝钢管
|
气动闸阀 1.6MPa 主要连接尺寸
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
| W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
气动闸阀 2.5MPa 主要连接尺寸
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
| W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
