一、气动调节蝶阀 概述

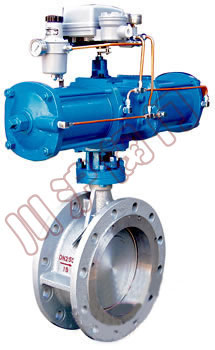

ZMAW气动薄膜调节蝶阀，输入控制信号（4-20mADC或1-5VDC）气源即可控制运转，结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。
二、气动调节蝶阀 调节机构主要技术参数
| 公称通径 mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数Kv | 85 | 220 | 340 | 530 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | 27540 | 34000 | |
| 公称压力 MPa | 0.6 | |||||||||||||||||
| 额定转角 ° | 70 | |||||||||||||||||
| 信号压力 KPa | 20～100 | |||||||||||||||||
| 流量特性 | 近似等百分比 | |||||||||||||||||
| 介质温度 ℃ | -20～200(常温) ； -40～450(中温) ； -40～600(高温) | |||||||||||||||||
| 接管法兰 | 按JB78-59对夹式法兰连接 | |||||||||||||||||
| 信号连接螺孔 | M16×1.5 | |||||||||||||||||
| 配用执行机构 | 薄膜式 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | |||||||||||||
| 活塞式 | ZSC-45 | |||||||||||||||||
| 阀体材质 | ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti | |||||||||||||||||
| 可配附件 | 手轮、定位器、空气过滤减压器等。 | |||||||||||||||||
三、气动调节蝶阀 薄膜式执行机构主要技术参数
| 型 号 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 |
|---|---|---|---|---|
| 有效面积 cm2 | 280 | 400 | 630 | 1000 |
| 行 程 mm | 16 | 25 | 40 | 60 |
| 弹簧范围 KPa | 20～100 ； 40～200 ； 20～60 ； 60～100 | |||
四、气动调节蝶阀 活塞式执行机构主要技术参数
| 型 号 | 活塞直径 mm | 有效面积 cm2 | *大行程 mm | *大操作压力 KPa | *大输出力 N |
|---|---|---|---|---|---|
| ZSC-45 | 250 | 484 | 60 | 500 | 21800 |
五、气动调节蝶阀 性能指标
| 执 行 机 构 | 薄膜式执行机构 | 活塞式执行机构 | |||||
|---|---|---|---|---|---|---|---|
| 类 别 | 不带定位器 | 带定位器 | 带定位器 | ||||
| 弹簧范围 KPa | |||||||
| 20～100 40～200 | 20～60 60～100 | ||||||
| 项 目 | 基 本 误 差% | ±8 | - | ±2.0 | ±2.0 | ||
| 回 差% | 6 | - | 2.0 | 2.0 | |||
| 死 区% | 5 | - | 0.8 | 0.8 | |||
| 始终点偏差% | 气 开 | 始点 | ±4.0 | ±4.0 | ±2.0 | ± | |
| 终点 | ±8 | ±8 | |||||
| 气 关 | 始点 | ±8 | ±8 | ||||
| 终点 | ±4.0 | ±4.0 | |||||
| 额定转角偏差% | ±2.5 | ||||||
| 允许泄漏量1/h | 2×10-2×阀的额定容量 | ||||||
六、气动调节蝶阀 允许压差 MPa
| 配用执行机构型号 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | ZSC-45 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0° | 70° | 0° | 70° | 0° | 70° | 0° | 70° | 0° | 70° | ||
| 公称通径mm | 50 | 0.6 | 0.097 (0.22) |
||||||||
| 80 | 0.6 | 0.038 (0.086) |
|||||||||
| 100 | 0.556 (0.6) |
0.0196 (0.0445) |
|||||||||
| 125 | 0.6 | 0.0250 (0.0542) |
|||||||||
| 150 | 0.444 (0.6) |
0.0150 (0.0314) |
|||||||||
| 200 | 0.185 (0.407) |
0.00587 (0.0129) |
|||||||||
| 250 | 0.331 (0.6) |
0.00845 (0.0175) |
|||||||||
| 300 | 0.181 (0.385) |
0.00461 (0.00983) |
|||||||||
| 350 | 0.133 (0.284) |
0.00292 (0.00622) |
|||||||||
| 400 | 0.216 (0.45) |
0.00485 (0.0101) |
|||||||||
| 450 | 0.171 (0.356) |
0.00341 (0.00741) |
|||||||||
| 500 | 0.139 (0.289) |
0.0025 (0.0052) |
|||||||||
| 600 | 0.6 | 0.019 | |||||||||
| 700 | 0.6 | 0.0119 | |||||||||
| 800 | 0.442 | 0.00795 | |||||||||
| 900 | 0.339 | 0.00599 | |||||||||
| 1000 | 0.236 | 0.00403 | |||||||||
注：括号内数值为带定位器的允许压差。
