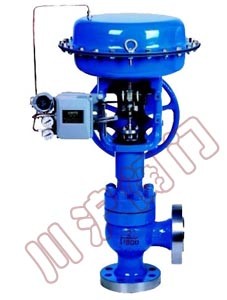

一、气动角式调节阀 概述

　　 ZJSJ气动角式调节阀采用顶部导向结构，配用多弹簧 气动执行机构。具有结构紧凑、重量轻 、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流 量特性精确、拆装方便等优点。广泛应用于精确控制气体、液 体等介质，工艺参数如压力、流量、温度、液位保持在给定值。 特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬 浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与 清洗的场合。 本系列产品有常温型、调节切断型、波纹管密封型、高温 型、夹套保温型等多种系列。产品公称压力等级有PN10、16、 25、64、100；阀体口径范围DN20-DN200。泄露等级有Ⅳ或Ⅵ 级。适用流体温度由-200℃-+560℃范围内多种档次，流量特性 为线形或等百分比。多种规格可供选择。 本系列调节阀结构新颖，功能完善、品种齐全。

二、气动角式调节阀 主要零件材料

三、气动角式调节阀 阀盖形式

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
