品牌:川沪
型号:ZJSN
起订:1台
供应:1000台
发货:3天内
购买咨询

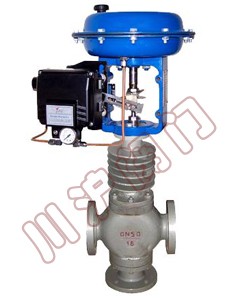

一、气动薄膜双座调节阀 概述
Z
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
二、气动薄膜双座调节阀 主要零件材料
| 本体材质为碳钢 | 本体材质为不锈钢 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 阀体 | WCB | LCB | WC9 | 1 | 阀体 | CF8 | CF8M | CF3M |
| 2 | 阀座 | 304 | 304 | 304 | 2 | 阀座 | 304 | 316 | 316L |
| 3 | 阀芯 | 304 | 304 | 304 | 3 | 阀芯 | 304 | 316 | 316L |
| 4 | 导向套 | 304 | 304 | 304 | 4 | 导向套 | 304 | 316 | 316L |
| 5 | 阀盖 | WCB | LCB | WC9 | 5 | 阀盖 | CF8 | CF8M | CF3M |
| 6 | 阀杆 | 304 | 304 | 304 | 6 | 阀杆 | 304 | 316 | 316L |
| 7 | 填料 | PTFE/柔性石墨 | 7 | 填料 | PTFE/柔性石墨 | ||||
| 8 | 弹簧 | 65Mn | 8 | 弹簧 | 65Mn | ||||
| 9 | 螺母 | 304 | 304 | 304 | 9 | 螺母 | 304 | 316 | 316L |
三、气动薄膜双座调节阀 阀盖形式
注：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
