品牌:力典
型号:LDSE/DE-25
规格:精巧型二位五通电磁阀
起订:1台
供应:500台
发货:3天内
购买咨询

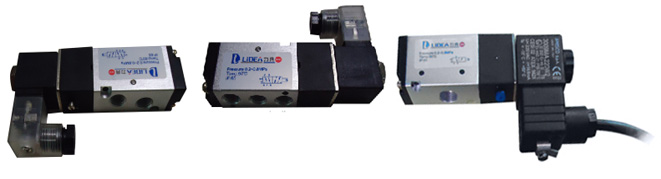

LDSE/DE-25系列 精巧型二位五通电磁阀
久经考验 品质优良
安装灵活 替代进口
单控双控 防爆齐全
| 应用范围 |
| 本阀主要用于气动控制系统，如控制气缸、气动机械设备、等以气体作为驱动装置的自动化控制。 |
| 技术参数 |
| 公称通径 DN6-15mm |
| 原理结构 先导式 |
| 阀体材质 铝 |
| 密封材料 NBR |
| 环境温度 -10℃～+50℃ |
| 流体温度 C2组:5℃～50℃ |
| 适用流体 空气、氮气 |
| 连接方式 内螺纹 |
| 安装方式 任意 |
| 防护等级 IP65 |
| 功能选项 |
| 代号 功能名称 功能说明 |
| SE 单电控 一个线圈控制 |
| DE 双电控 两个线圈控制 |
| B 板贴式 板贴式（NAMUR标准）安装 |
| E 防爆型 防爆等级：ExmⅠ/ⅡT4 |
| ***防爆监督站检验合格 |
| 电气参数 |
| 电源电压 220V、110V 、24V AC 50/60Hz24V、12V DC |
|
额定功率 普通型AC：4.5VA； DC：3W 防爆型AC：5.5VA； DC：5W |
| 电压公差 ±10% |
| 电气连接 普通型：标准接线盒 |
| 防爆型： M14＊1.5、G1/2 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
规格参数
①以上LDSE2306电源连接普通型为引线式，该规格无防爆型，其余规格普通型为标准接线盒； ②表中尺寸为普通型尺寸，防爆型尺寸有所变化，请参考后面防爆线圈尺寸。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
优化考虑：流体介质空气或氮气需经40微米过滤且无腐蚀性，流体应无凝固或结晶现象。
