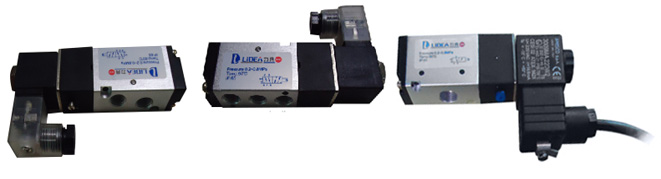

LDSE-23系列 精巧型二位三通电磁阀

久经考验  品质优良

安装灵活　替代进口

单控双控　防爆齐全



应用范围

本阀主要用于气动控制系统，如控制气缸、气动机械设备、等以气体作为驱动装置的自动化控制。

技术参数

公称通径  DN6-15mm

原理结构  先导式

阀体材质  铝

密封材料  NBR

环境温度  -10℃～+50℃

流体温度  C2组:5℃～50℃

适用流体  空气、氮气

连接方式  内螺纹

安装方式  任意

防护等级  IP65

功能选项

代号   功能名称 功能说明

SE     单电控 一个线圈控制

B      板贴式 板贴式（NAMUR标准）安装

E      防爆型 防爆等级：ExmⅠ/ⅡT4

***防爆监督站检验合格

电气参数

电源电压  220V、110V 、24V AC 50/60Hz24V、12V DC

额定功率  普通型AC：4.5VA；　DC：3W            防爆型AC：5.5VA；　DC：5W

电压公差  ±10%

电气连接  普通型：标准接线盒            防爆型：M14＊1.5、G1/2





型号规格	气源接口G		通径[mm]	工作压力［bar］	外形尺寸[mm]
	GX进气	GY排气			L	L1	W	H
LDSE2306	1/4	1/4 1/8	6	2~8	33	27	18	88
LDSE2308	1/4	1/4 1/8	8	2~8	67	35	22	105
LDSE2310	3/8	1/4 3/8	10	2~8	70	40	27	114
LDSE2315	1/2	1/4 1/2	15	2~8	71	50	34	145

备注：
①以上LDSE2306电源连接普通型为引线式，该规格无防爆型，其余规格普通型为标准接线盒；
②表中尺寸为普通型尺寸，防爆型尺寸有所变化，请参考后面防爆线圈尺寸。
优化考虑: 流体介质空气或氮气需经40微米过滤且无腐蚀性，流体应无凝固或结晶现象
