电磁阀

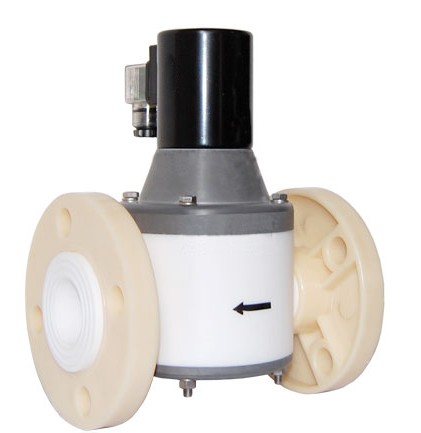

LD69A系列 耐腐蚀电磁阀
上海力典电磁阀有限公司  2013-07-11 16:44
价格:￥0.00/台
品牌:力典
型号:LD69A
规格:耐腐蚀电磁阀
起订:1台
供应:500台
发货:3天内
购买咨询
LD69A系列  耐腐蚀电磁阀

 品质优良  经久考验
   耐腐材料  寿命更长
   零压启动  密封性好




应用范围
医药机械、化工配料或灌装系统、化学试剂厂、化学分析仪器、污水处理设备、科研仪器、环保设备、特别适合腐蚀严重、温度高且化学品(包括浓硫酸和王水)。
功能选项
代号  功能名称   功能说明
 E   防爆型   防爆等级： Ex dⅡBT4。限DN25mm~50mm
 K   常开型    通电阀关,段电阀开
 F   带法兰    限DN25mm~50mm
电气参数
电源电压　  220V AC 50/60Hz   24V DC
额定功率    AC:35W       DC:24W
电压公差　　±10%
电气连接　　普通型：标准接线盒
　　　　　　防爆型：M20ｘ1.5内螺纹
技术参数
公称通径  DN2-50
原理结构  直动式
阀体材质  PTFE
密封材料  标准型FKM、其余PTFE
适用流体  强酸、强碱、各类溶剂、超净流体等
流体粘度  ≤22mm2/S（50mm2/S以下可特制）
流体温度  C1:0~60℃,C2:0~90℃ C3-10~150
环境温度  -20℃～+60℃（防爆型-20℃～+150℃）
连接方式  内螺纹 法兰
安装方式  水平，线圈向上（禁止垂直安装）
防护等级  普通线圈IP54，防爆线圈IP65
＊从控制电源输出至电磁阀距离不宜太远，以免影响工作压力。

   ***防爆监督站检验合格，























 规格参数

常闭型

直动式
2/2NC



  型号规格   通径[mm]   连接口   工作压力[bar]   Kv值   螺纹外形型尺寸［mm］   法兰外形型尺寸［mm］
    L      H      L     H
 LD6902A    2  G1/8   0~0.2  0.1~6  0.08    45     85
 LD6903A    3  G1/8   0~0.2  0.1~6  0.16    45     85
 LD6904A    4  G1/8   0~0.2  0.1~6  0.32    45     85
 LD6905A    5  G1/4   0~0.2  0.1~6  0.4    50     95
 LD6906A    6  G1/4   0~0.2  0.1~6  0.54    50     95
 LD6908A    8  G3/8   0~0.2  0.1~6  0.8    50     95
 LD6910A    10  G3/8   0~0.2  0.1~6  1.4    50     95
 LD6915A    15  G1/2   0~0.2  0.1~6  2.8    65     130     120    138
 LD6920A    20  G3/4   0~0.2  0.1~6  5.0    75     150     131    165
 LD6925A    25  G 1   0~0.2  0.1~6  8.0    90     160      165    195
 LD6932A    32  G1 1/4   0~0.2  0.1~6  12    115     205      195    230
 LD6940A    40  G1 1/2   0~0.2  0.1~6  16    120     220     205    245

 LD6950A

    50  G 2   0~0.2  0.1~6  25    155     260     260    275

 规格参数

  型号规格   通径[mm]   连接口   工作压力[bar]    螺纹外形型尺寸［mm］
  Kv值       L      H
 LD6902A-23       2  G1/8 M8*1     0~0.2  0.1~6  0.08       45      95
 LD6903A-23       3  G1/8 M8*1  0~0.2  0.1~6  0.16       45      95
 LD6904A-23       4  G1/8 M8*1  0~0.2  0.1~6  0.32       45      95
 LD6905A-23       5  G1/4 G3/8  0~0.2  0.1~6  0.4       50      97
 LD6906A-23       6  G1/4 G3/8  0~0.2  0.1~6  0.54       50      97
 LD6908A-23       8    G3/8  0~0.2  0.1~6  0.8       50     105
 LD6910A-23      10    G3/8  0~0.2  0.1~6  1.4       50     105
 LD6915A-23      15    G1/2  0~0.2  0.1~6  2.8       65     130
 LD6920A-23      20    G3/4  0~0.2  0.1~6  5.0       75     150
 LD6925A-23      25    G 1  0~0.2  0.1~6  8.0       90     160

 聚四氟乙烯化工电磁阀--耐化学品性能简略指南

 种类  浓度  60℃  种类  浓度  60℃  种类  浓度  60℃  种类  浓度 60℃
 氢氧化钠  100   ○  硫酸  100   ○  甲酸  100   ○  乙醚  100   ○
 氢氧化钾  100   ○  铭酸  100   ○  乙酸  100   ○  笨  100   ○
 氢氧化钙  100   ○  硝酸  100   ○  丁烷  100   ○  甲苯  100   ○
 氢氟酸  100   ○  草酸  100   ○  环已酮  100   ○  异丙醇  100   ○
 盐酸  100   ○  柠檬酸  100   ○  甲醇  100   ○  原油  100   ○
 磷酸  100   ○  高锰酸  100   ○  乙醇  100   ○  煤油  100   ○
 硫酸  100   ○  乳酸  100   ○  依米  100   ○  汽油  100   ○

“○”表示耐腐蚀（可以使用），
“△”表示尚耐腐蚀（一般不用，某些特定场合可谨慎使用），
“×”表示不可使用。
以上数据仅供参考，必要时用户可自行查询相应的技术资料。



优化建议：
①流体温度和压力一定要按实际报告给我们，否则虚报高温或压力都会引起配置不当，而影响性能和寿命；
②流体中若含杂质，应在电磁阀前方安装过滤阀（滤网≥60目），而且流体应无凝固或结晶现象。
