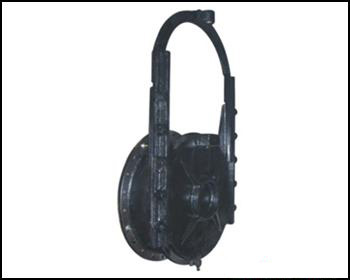

产品型号：HF


     产品规格：DN200-DN1200


     产品用途：滑阀可安装于各种水池或水井的管道上，功能同于铸铁镶铜闸门，滑阀为手动操作，单向受压，密封材质为铜合金，耐腐、耐磨、开启时有指针指示，直觉好。




    滑阀连接尺寸：

尺寸

规格 DN D0 D1 D2 D3 H H0 H1 H2 E d n-d1

HF300 φ300 φ440 φ400 φ120 φ290 1500-5000 1380 885 865 242 φ42 12-φ23

HF400 φ400 φ565 φ515 φ120 φ290 1500-5000 1480 885 865 254 φ42 16-φ26

HF600 φ600 φ780 φ725 φ120 φ290 1500-5000 1680 885 1490 295 φ42 20-φ30

HF800 φ800 φ1010 φ950 φ150 φ300 2000-5000 2030 905 2225 400 φ60 24-φ34

HF1000 φ1000 φ1220 φ1160 φ150 φ300 2000-5000 2330 905 2305 345 φ70 28-φ34

HF1200 φ1200 φ1450 φ1330 φ150 φ300 2000-5000 2430 905 2595 355 φ70 32-φ41




滑阀订货须知：

    1、订货时应注明型号规格，并注明H，不注明按*短尺寸。

    2、HF滑阀包含手轮启闭装置，若用户需改用手电两用启闭机请参见相关样本，并注明。

    3、HF滑阀与穿墙管连接法兰相连接，本公司亦可按用户标准生产。
