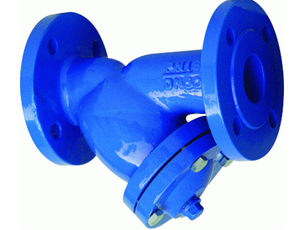

型号:GL41(Y)
一、产品用途
Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。
二、产品特点
1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
4、伸缩型特点：拉伸长度。*大位置可移伸100mm。有利于安装方便。提高工作效率。
三、主要技术参数：
工作压力：1.0MPa、1.6MPa
工作温度：-80~400℃
阀体：铸铁、铸钢、不锈钢
滤网：不锈钢
四、主要外形连接尺寸：
五、过滤器选型原则：
1、进出口通径：
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力：
按照过滤管路可能出现的*高压力确定过滤器的压力等级。
3、孔目数的选择：
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质：
过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算
水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa
