价格:
￥0.00/台
品牌:上海冠海
型号:Q11F-16C
规格:DN50
起订:1台
供应:999台
发货:3天内
购买咨询

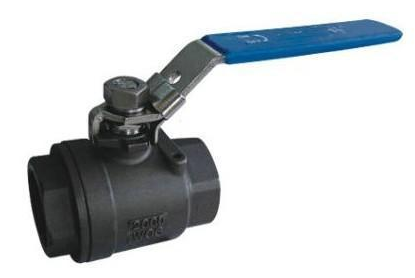

碳钢二片式球阀：
球阀属于固定球阀，也是单阀座密封球阀，调节性能是球阀中*佳的，流量特性是等百分比的，可调比达100:1。它的V型切口与金属阀座之间具有剪切作用，特别适合含纤维、微小固体颗粒、料浆等介质。
球阀它具有相同的旋转90度的动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀*适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用
| 碳钢二片式球阀材质和结构说明 |
|
技术规范：
|
公称通径
|
DN（mm）
|
6～100mm
|
|
公称压力
|
PN（MPa）
|
2.5
|
4.0
|
6.4
|
|
试验压力
|
强度试验压力
|
3.8
|
6.0
|
9.6
|
|
高密封试验压力
|
3.0
|
4.8
|
7.6
|
|
低压气密封试验压力
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
水、蒸汽、油品、酸类腐蚀性等。
|
|
适用温度
|
< 150℃(PTFE) < 300℃(PLL)
|
|
| 碳钢二片式球阀产品参数 |
|
主要零件材料：
|
NO
|
零件名称
|
PART NAME
|
材料(MATERIAL)
|
|
1
|
阀体
|
Body
|
CF8M CF8 WCB
|
|
2
|
阀盖
|
Cap
|
CF8M CF8 WCB
|
|
3
|
阀座
|
Seat
|
RPTFE
|
|
4
|
球
|
Ball
|
SS304 SS316
|
|
5
|
密封垫
|
Seal Gasket
|
PTFE
|
|
6
|
阀杆密封
|
Stem Seal
|
PTFE
|
|
7
|
阀杆
|
Stem
|
SS316
|
|
8
|
阀杆填料
|
Stem Packing
|
PTFE
|
|
9
|
填料压盖
|
Packing gland
|
SS304
|
|
10
|
弹性垫圈
|
Spring washer
|
SS301
|
|
11
|
手柄
|
Handle
|
SS304
|
|
12
|
螺母
|
Stem Nut
|
SS304
|
|
| 安装尺寸 |
|
主要外形尺寸：
|
公称通径
|
结构长度(mm)
|
外形尺寸(mm)
|
参考重量
|
|
毫米
|
英寸
|
L
|
d
|
H
|
W
|
(kg)
|
|
6
|
1/4"
|
55
|
10
|
42
|
95
|
0.2
|
|
10
|
3/8"
|
55
|
10
|
42
|
95
|
0.2
|
|
15
|
1/2"
|
64
|
15
|
51
|
108
|
0.35
|
|
20
|
3/4"
|
75
|
20
|
58
|
115
|
0.5
|
|
25
|
1"
|
85
|
25
|
77
|
135
|
0.75
|
|
32
|
1-1/4"
|
102
|
32
|
83
|
150
|
1.3
|
|
40
|
1-1/2"
|
108
|
38
|
97
|
175
|
2.0
|
|
50
|
2"
|
124
|
50
|
106
|
190
|
3.3
|
|
65
|
2-1/2"
|
163
|
65
|
122
|
220
|
6.1
|
|
80
|
3"
|
185
|
80
|
133
|
250
|
9.9
|
|
