品牌:标光
型号:SD343X-10/16Q
规格:DN40-DN2000
起订:1台
供应:1000台
发货:3天内
购买咨询

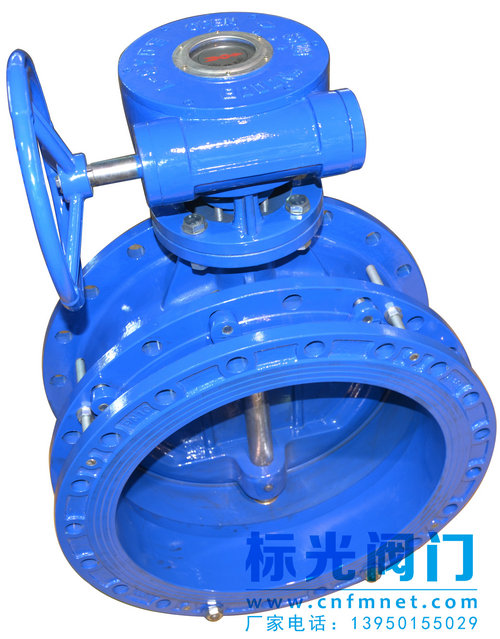

伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
工作原理：
伸缩法兰蝶阀是标光阀门自主设计、开发、制造的一款产品，是用圆形碟板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。伸缩法兰蝶阀的蝶板安装于管道的直径方向。在伸缩蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则程全开状态。
功能用途：
本蝶阀适用温度≤80℃，用于石油、化工食品医药轻纺、造纸、电力、给排水、气体管路上，作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。
伸缩法兰蝶阀特点：
1、设计新颖、合理、结构独特、重量轻、操作方便、起闭迅速；
2、既能起到调节流量和截流作用，又能补偿管道温差，所产生的热胀冷缩功能；
3、密封部位可调节更换，密封性能可靠；
4、方便于安装和拆卸。
安装注意事项：
1、安装前必须平放，切勿随意磕碰，运行时严禁将支架卸掉；
2、伸缩蝶阀出厂时结构长度为*小长度，安装时，拉至安装长度（即设计长度）；
3、安装前必须松开伸缩部位的密封垫压盖，然后待本阀门与管道所需要的长度后，再锁紧伸缩密封压盖；
4、当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩蝶阀，以免损坏蝶阀；
5、可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出。
