品牌:科造
型号:NKZ41H
起订:1台
供应:100台
发货:3天内
购买咨询

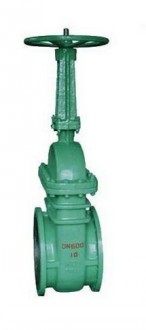

真空隔离闸阀产品概述
本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
真空隔离闸阀结构特点
1、设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能。
2、选材考究，符全国内外相关标准，材料的全面质量高。
3、密封副配对先进合理，提高了密封性能，使用寿命长。
4、启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠。
真空隔离闸阀试验压力
| 公称压力 PN/MPa |
试验压力/MPa | ||
| 壳体强度试验 |
上密封试验 |
密封试验 |
|
| 1.0 | 1.5 | 1.1 | 1.1 |
| 1.6 | 2.4 | 1.8 | 1.8 |
| 2.5 | 3.8 | 2.8 | 2.8 |
| 4.0 | 6.O | 4.4 | 4.4 |
| 6.4 | 8.6 | 7.O | 7.0 |
| 1O.O | 15.O | 11.O | 11.O |
真空隔离闸阀使用范围
| 产品类型 |
适用介质 |
适用温度/℃ |
| NKZ41H NKZ44H NKZ944H-C型 NKZ941H |
水、蒸汽、空气 |
≤425 |
| NKZ41H(Y) NKZ44H(Y)-I型 NKZ944H(Y)-I型 NKZ941H(Y) |
水、蒸汽、空气 |
≤550 |
