价格:￥115.00/台
品牌:永嘉县德博森阀门厂
型号:D343H-10C/16C
规格:DN40-DN1200
起订:1台
供应:1000台
发货:3天内

购买咨询

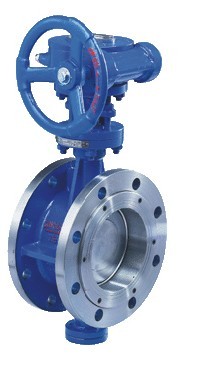

偏心蝶阀 - 简介 　　偏心 蝶阀分为单偏心蝶阀、双偏心蝶阀、三偏心蝶阀、变偏心蝶阀。与同心蝶阀相对。
　　阀杆轴心同时偏离碟片中心及本体中心，且密封副为斜椎的蝶阀成为 偏心蝶阀 　　单偏心蝶阀：为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。
　　双偏心蝶阀：在单偏心蝶阀的基础上进一步改良成型的就是目前应用*广泛的双偏心蝶阀。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使 阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
　　三偏心蝶阀：要耐高温、必须使用硬密封、但 泄漏量大；要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次偏心，就是密封副的形状不是正锥，而是斜锥。
　　变偏心蝶阀：变偏心蝶阀的独特之处在于安装蝶板的阀杆轴是一个三段轴式结构，此三段轴式阀杆两段轴段同心，而中心段轴中心线与两端轴线偏离一个中心距，蝶板就安装在中间轴段上。这样的偏心结构使得蝶板在全开位置时成为双偏心状，而在蝶板转动到关闭位置时则成为单偏心状。由于偏心轴的作用，在接近关闭时，蝶板向阀座的密封锥面内移进一个距离，蝶板与阀座的密封的密封面相吻合达到可靠的密封性能。 　　蝶阀与上下阀轴采用异型孔及异型轴的链接方式，在蝶板的启闭过程中实现了蝶板的上下左右浮动的无销链接的功能，减少了蝶板与阀座间的干涉区，从而大大降低了扭矩。蝶板的浮动结构实现了单偏心的制作工艺，变偏心的使用功能。
　　在阀体的内腔设有防蝶板过位挡块，确保蝶板在关闭时不到位。
　　阀体内腔上下阀轴孔与蝶板上下阀轴孔间用衬套进行保护，防止介质内的大颗粒物进入阀轴孔。
